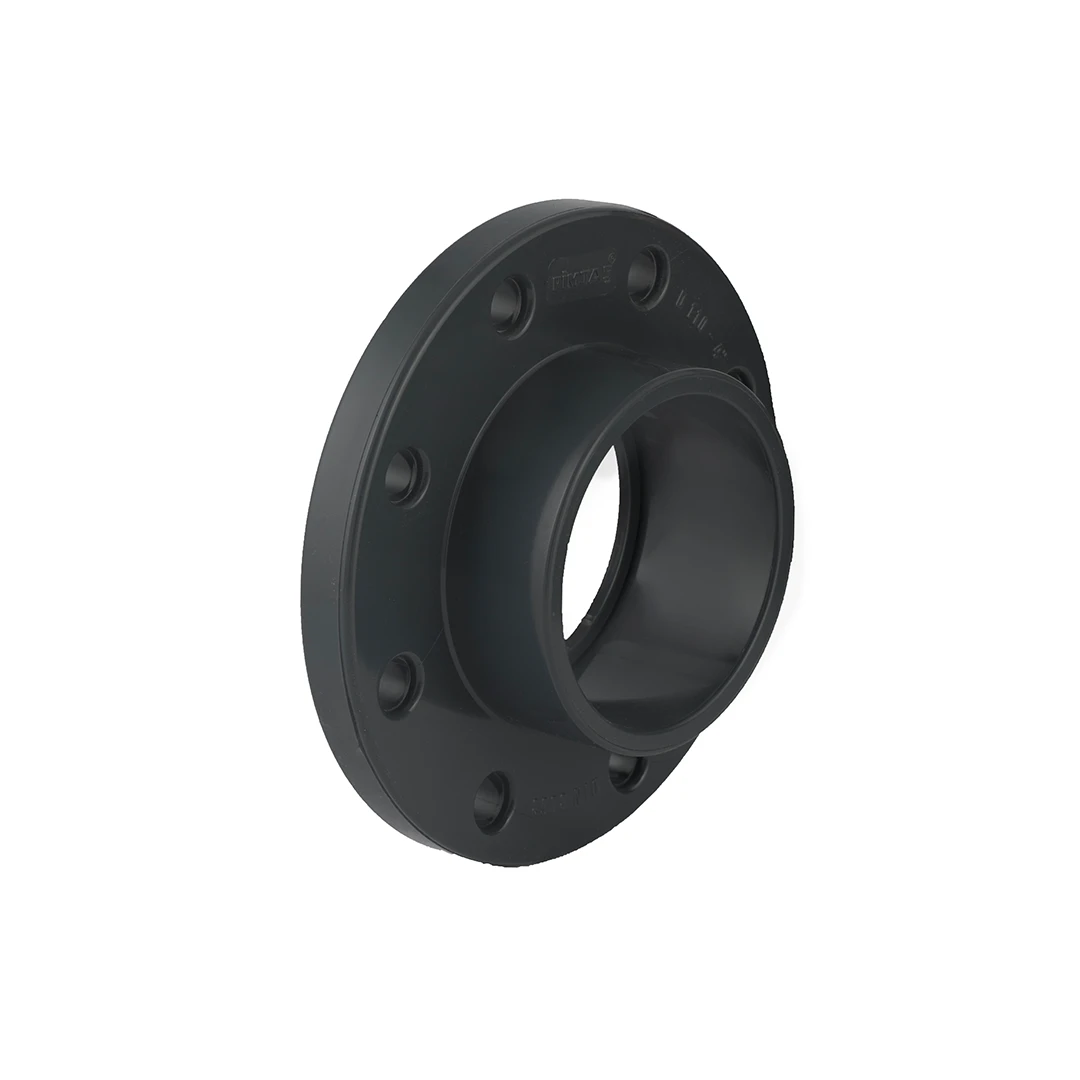

UH-PVC Yapıştırma Flanşlı Manşon, yapıştırmalı boru bağlantısı ile flanş geometrisini bir araya getirir. 20–200 mm ölçülerde PN16 seçenekleri bulunur.
Fiyat aralığı: 107,50₺ - 1.175,09₺
Ürün Bilgileri
UH-PVC Yapıştırma Flanşlı Manşon, PVC boru hattında yapıştırmalı bağlantıdan flanşlı bağlantıya geçiş yapılacak noktalar için kullanılır. Manşon ve flanş düzenini birlikte değerlendirmeye imkân veren gövdesi, boru tarafındaki çapla ekipman tarafındaki flanş ölçülerinin eşleştirilmesini gerektirir. Bu nedenle sipariş yalnızca boru çapı üzerinden verilmemelidir.
Flanş bağlantılarında delik sayısı ve çapları da montajın parçasıdır. Bu seride ölçüye göre dört veya sekiz delikli seçenekler yer alır. Mevcut bir vanaya ya da ekipmana bağlanacaksa teknik çizimdeki D1, D2 ve D3 değerlerini karşı flanşla karşılaştırmak, doğru parçayı belirlemeye yardımcı olur.
UH-PVC Yapıştırma Flanşlı Manşon seçerken 20–200 mm aralığındaki bağlantı çapından sonra flanş geometrisini ve montaj yüksekliğini kontrol edin. Listelenen varyantlar PN16 sınıfındadır. 20, 32, 40 ve 50 mm seçeneklerde U-PVC borudan konfeksiyon üretim notu bulunur; bu ayrım ürün koduyla takip edilebilir.
Sık sorulan sorular
UH-PVC Yapıştırma Flanşlı Manşon ne için kullanılır?
Yapıştırmalı PVC boru bağlantısını flanşlı bağlantıyla eşleştirmek için kullanılır. Boru çapı kadar karşı flanşın delik düzeni de önemlidir.
Bağlantı ölçüsü nasıl seçilir?
Önce d bağlantı çapını belirleyin. Ardından karşı flanşla delik sayısı, delik çapı ve bağlantı dairesi ölçülerini karşılaştırın.
Bütün ölçüler aynı sayıda delikli mi?
Hayır. Küçük çaplarda dört, daha büyük çaplarda sekiz delik bulunur. Seçilen varyantın N değerini teknik özelliklerden kontrol edin.
Hangi basınç sınıfları bulunur?
Katalogdaki 20–200 mm seçeneklerin tamamı PN16 olarak belirtilmiştir. Montajda karşı flanşın da ilgili bağlantıya uygun olması gerekir.
UH-PVC Yapıştırma Flanşlı Manşon siparişinde hangi bilgiler gerekir?
Boru çapını, karşı flanşın ölçülerini ve adedi belirtin. Mevcut ekipmanın teknik çizimi varsa uyumu bu çizimle karşılaştırın.
Özellikler
| Seçenek | 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 75 mm, 90 mm, 110 mm, 125 mm, 140 mm, 160 mm, 200 mm |
|---|---|
| Marka | Pimtaş |
| Malzeme | UH-PVC |
| Ürün kodu | 20 mm: 512 50 020 2, 25 mm: 512 50 025 2, 32 mm: 512 50 032 2, 40 mm: 512 50 040 2, 50 mm: 512 50 050 2, 63 mm: 512 50 063 2, 75 mm: 512 50 075 2, 90 mm: 512 50 090 2, 110 mm: 512 50 110 2, 125 mm: 512 50 125 2, 140 mm: 512 50 140 2, 160 mm: 512 50 160 2, 200 mm: 512 50 200 2 |
| Bağlantı çapı d (mm) | 20 mm: 20, 25 mm: 25, 32 mm: 32, 40 mm: 40, 50 mm: 50, 63 mm: 63, 75 mm: 75, 90 mm: 90, 110 mm: 110, 125 mm: 125, 140 mm: 140, 160 mm: 160, 200 mm: 200 |
| Basınç sınıfı PN | 16 |
| Koli içi adet | 20 mm: 100, 25 mm: 70, 32 mm: 50, 40 mm: 50, 50 mm: 100, 63 mm: 30, 75 mm: 20, 90 mm: 15, 110 mm: 10, 125 mm: 10, 140 mm: 10, 160 mm: 6, 200 mm: 2 |
| D1 min. (mm) | 20 mm: 60,5, 25 mm: 70, 32 mm: 79,2, 40 mm: 88,9, 50 mm: 98,6, 63 mm: 120,6, 75 mm: 139,7, 90 mm: 152,4, 110 mm: 180, 125 mm: 210, 140 mm: 210, 160 mm: 240, 200 mm: 295 |
| D1 maks. (mm) | 20 mm: 65, 25 mm: 75, 32 mm: 85, 40 mm: 100, 50 mm: 110, 63 mm: 124, 75 mm: 145, 90 mm: 160, 110 mm: 190,5 |
| D2 (mm) | 20 mm: 95, 25 mm: 105, 32 mm: 115, 40 mm: 140, 50 mm: 150, 63 mm: 165, 75 mm: 185, 90 mm: 200, 110 mm: 220, 125 mm: 250, 140 mm: 250, 160 mm: 285, 200 mm: 340 |
| D3 (mm) | 20 mm: 15,75, 25 mm: 15,75, 32 mm: 15,75, 40 mm: 18, 50 mm: 18, 63 mm: 19, 75 mm: 19, 90 mm: 19, 110 mm: 19, 125 mm: 19, 140 mm: 19, 160 mm: 22, 200 mm: 22 |
| D4 (mm) | 20 mm: 27, 25 mm: 33, 32 mm: 41, 40 mm: 50, 50 mm: 61, 63 mm: 76, 75 mm: 90, 90 mm: 108, 110 mm: 131, 125 mm: 148, 140 mm: 165, 160 mm: 188, 200 mm: 224 |
| Cıvata deliği sayısı N | 20 mm: 4, 25 mm: 4, 32 mm: 4, 40 mm: 4, 50 mm: 4, 63 mm: 4, 75 mm: 4, 90 mm: 8, 110 mm: 8, 125 mm: 8, 140 mm: 8, 160 mm: 8, 200 mm: 8 |
| H (mm) | 20 mm: 12, 25 mm: 12, 32 mm: 14, 40 mm: 15, 50 mm: 16, 63 mm: 18, 75 mm: 19, 90 mm: 20, 110 mm: 22, 125 mm: 26, 140 mm: 26, 160 mm: 28, 200 mm: 36 |
| H1 (mm) | 20 mm: 21,5, 25 mm: 21,5, 32 mm: 25, 40 mm: 29, 50 mm: 34, 63 mm: 40,5, 75 mm: 46,5, 90 mm: 56, 110 mm: 66, 125 mm: 73,5, 140 mm: 81, 160 mm: 91, 200 mm: 111 |
| Z1 (mm) | 20 mm: 3, 25 mm: 3, 32 mm: 3, 40 mm: 3, 50 mm: 3, 63 mm: 3, 75 mm: 3, 90 mm: 5, 110 mm: 5, 125 mm: 5, 140 mm: 5, 160 mm: 5, 200 mm: 5 |
