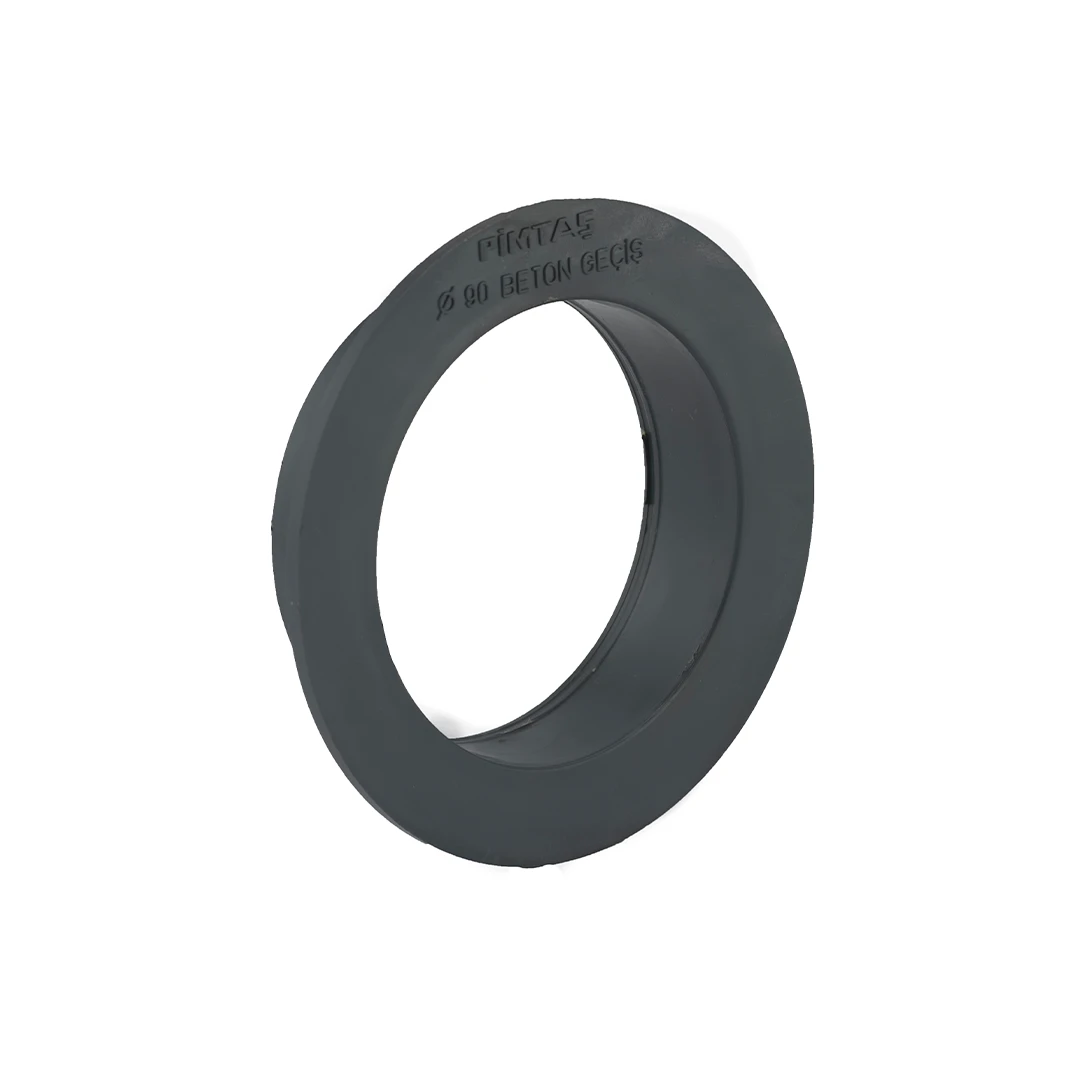

UH-PVC Yapıştırma Muflu Beton Geçiş Flanşı
-
Mağazadan teslim al
Siparişinizi mesai saatleri içinde mağazamızdan teslim alabilirsiniz.
Ücretsiz
-
Kargo ile teslimat
Siparişiniz, anlaşmalı kargo firmalarıyla adresinize gönderilir.
1-3 Gün
Ödeme adımında hesaplanır
-
DHL Courier delivery
DHL courier will deliver to the specified address
1-2 Days
From $40
UH-PVC Yapıştırma Muflu Beton Geçiş Flanşı, PVC borunun beton geçiş noktasında kullanılan flanş elemanıdır. Boru çapı ve geçiş alanının ölçülerine göre 50–400 mm seçeneklerden seçim yapılır.
Fiyat aralığı: 17,26₺ - 5.036,11₺
Ürün Bilgileri
UH-PVC Yapıştırma Muflu Beton Geçiş Flanşı, PVC borunun beton içinden geçtiği bağlantı noktasında kullanılan yapıştırma muflu flanş parçasıdır. Boru hattının duvar veya beton yapı geçişi planlanırken, geçiş bölgesindeki parça yerleşimini düzenlemeye yardımcı olur. Boru çapı, duvar detayı ve diğer yalıtım bileşenleri birlikte değerlendirilmelidir.
Bu ürün, iki boruyu cıvatalı olarak birleştiren flanş takımıyla aynı parça değildir. Beton geçişindeki kullanım amacı ve gövde biçimi farklıdır. Seçilecek ölçünün dış çapı ve uzunluğu, geçiş yapılacak bölgenin yapısına uygun olmalıdır; özellikler bölümündeki E, L ve Z değerleri bu kontrol için kullanılabilir.
UH-PVC Yapıştırma Muflu Beton Geçiş Flanşı seçerken 50–200 mm ölçülerde PN16, 225–400 mm ölçülerde PN10 sınıfını esas alın. 225 mm ve üzerindeki seçenekler U-PVC borudan konfeksiyon olarak işaretlenir. Yapının su yalıtımı yalnızca bu parçaya bağlanmadan, geçiş detayının bütünü üzerinden planlanmalıdır.
Sık sorulan sorular
UH-PVC Yapıştırma Muflu Beton Geçiş Flanşı ne için kullanılır?
PVC borunun beton geçiş noktasında kullanılır. Duvar geçişiyle boru hattının birlikte planlandığı uygulamalarda, çapı ve yerleşim ölçüleri kontrol edilerek seçilir.
Bağlantı ölçüsü nasıl seçilir?
Boru çapını d alanıyla eşleştirin. Geçiş noktasındaki alan için E, L ve Z ölçülerini teknik çizim üzerinden kontrol edin.
Flanş takımıyla aynı bağlantıyı mı yapar?
Hayır. Bu ürün beton geçişi için hazırlanmıştır. Borular arasında cıvatalı flanşlı birleşim gerektiğinde ilgili flanş takımı değerlendirilmelidir.
Hangi basınç sınıfları bulunur?
50–200 mm seçenekler PN16, 225–400 mm seçenekler PN10 olarak belirtilmiştir. Konfeksiyon üretim notunu da seçilen varyantta kontrol edin.
UH-PVC Yapıştırma Muflu Beton Geçiş Flanşı siparişinde hangi bilgiler gerekir?
Boru çapı, geçiş detayının ölçüleri ve adet gerekir. Beton veya duvar bağlantısında uygulanacak yalıtım detayı da montaj planında belirlenmelidir.
Özellikler
| Seçenek | 50 mm, 63 mm, 75 mm, 90 mm, 110 mm, 125 mm, 140 mm, 160 mm, 200 mm, 225 mm, 250 mm, 280 mm, 315 mm, 355 mm, 400 mm |
|---|---|
| Marka | Pimtaş |
| Malzeme | UH-PVC |
| Ürün kodu | 50 mm: 515 00 050 2, 63 mm: 515 00 063 2, 75 mm: 515 00 075 2, 90 mm: 515 00 090 2, 110 mm: 515 00 110 2, 125 mm: 515 00 125 2, 140 mm: 515 00 140 2, 160 mm: 515 00 160 2, 200 mm: 515 00 200 2, 225 mm: 515 00 225 2, 250 mm: 515 00 250 5, 280 mm: 515 00 280 5, 315 mm: 515 00 315 5, 355 mm: 515 00 355 5, 400 mm: 515 00 400 5 |
| Bağlantı çapı d (mm) | 50 mm: 50, 63 mm: 63, 75 mm: 75, 90 mm: 90, 110 mm: 110, 125 mm: 125, 140 mm: 140, 160 mm: 160, 200 mm: 200, 225 mm: 225, 250 mm: 250, 280 mm: 280, 315 mm: 315, 355 mm: 355, 400 mm: 400 |
| İnç ölçüsü | 50 mm: 1 1/2, 63 mm: 2, 75 mm: 2 1/2, 90 mm: 3, 110 mm: 4, 125 mm: 4 1/2, 140 mm: 5, 160 mm: 6, 200 mm: 7, 225 mm: 7, 250 mm: 8, 280 mm: 9, 315 mm: 10, 355 mm: 12, 400 mm: 14 |
| Basınç sınıfı PN | 50 mm: 16, 63 mm: 16, 75 mm: 16, 90 mm: 16, 110 mm: 16, 125 mm: 16, 140 mm: 16, 160 mm: 16, 200 mm: 16, 225 mm: 10, 250 mm: 10, 280 mm: 10, 315 mm: 10, 355 mm: 10, 400 mm: 10 |
| Birim ağırlık (kg) | 50 mm: 0,03, 63 mm: 0,04, 75 mm: 0,06, 90 mm: 0,07, 110 mm: 0,08, 125 mm: 0,11, 140 mm: 0,12, 160 mm: 0,13, 200 mm: 0,13, 225 mm: 0,16, 250 mm: 1,05, 280 mm: 1,50, 315 mm: 2,05, 355 mm: 2,40, 400 mm: 2,60 |
| Koli içi adet | 50 mm: 200, 63 mm: 250, 75 mm: 90, 90 mm: 100, 110 mm: 80, 125 mm: 35, 140 mm: 33, 160 mm: 50, 200 mm: 25, 225 mm: 10, 250 mm: 12, 280 mm: 10, 315 mm: 4, 355 mm: 5, 400 mm: 5 |
| Nominal çap DN (mm) | 50 mm: 40, 63 mm: 50, 75 mm: 65, 90 mm: 80, 110 mm: 100, 125 mm: 110, 140 mm: 125, 160 mm: 150, 200 mm: 175, 225 mm: 200, 250 mm: 250, 280 mm: 250, 315 mm: 300, 355 mm: 350, 400 mm: 400 |
| E (mm) | 50 mm: 80, 63 mm: 96, 75 mm: 111, 90 mm: 129, 110 mm: 149, 125 mm: 164, 140 mm: 180, 160 mm: 199, 200 mm: 245, 225 mm: 308, 250 mm: 272, 280 mm: 329, 315 mm: 346, 355 mm: 430, 400 mm: 482 |
| L (mm) | 50 mm: 26, 63 mm: 30, 75 mm: 30, 90 mm: 30, 110 mm: 30, 125 mm: 31, 140 mm: 31, 160 mm: 31, 200 mm: 20, 225 mm: 41, 250 mm: 57, 280 mm: 70, 315 mm: 80, 355 mm: 92, 400 mm: 103 |
| Z (mm) | 50 mm: 4, 63 mm: 4, 75 mm: 4, 90 mm: 5, 110 mm: 5, 125 mm: 5, 140 mm: 5, 160 mm: 5, 200 mm: 6, 225 mm: 6, 250 mm: 8, 280 mm: 8, 315 mm: 9, 355 mm: 9, 400 mm: 9 |
