50 × 40 mm ve 63 × 50 mm seçenekli redüksiyonlu PVC dirsek. 90° dönüş ile çap geçişini tek bağlantı parçasında birleştirir.
Fiyat aralığı: 152,60₺ - 157,26₺
Ürün Bilgileri

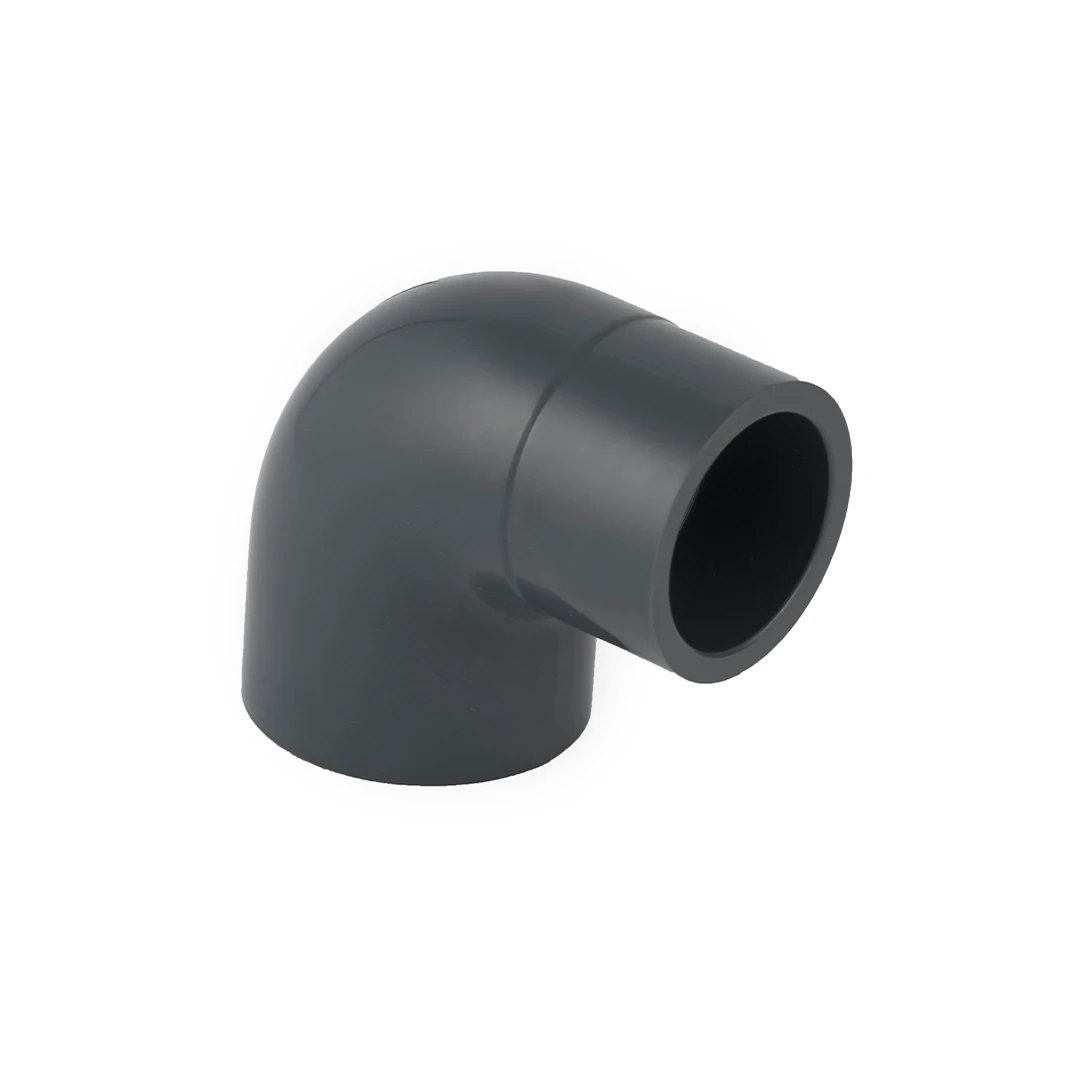

UH-PVC 90° Yapıştırma Muflu Redüksiyonlu Dirsek, hattın hem yönünün hem bağlantı çapının değiştiği noktalar için tasarlanmış Pimtaş ek parçasıdır. Düz bir redüksiyon boruyu aynı doğrultuda daraltırken bu gövde bağlantıyı 90 derece döndürür. Böylece köşe yerleşimini ve çap geçişini birlikte planlayabilirsiniz.
Üründe 50 × 40 mm ve 63 × 50 mm olmak üzere iki ölçü seçeneği vardır. İlk ve ikinci çap, bağlanacak hat uçlarıyla ayrı ayrı eşleştirilir. Sadece büyük borunun ölçüsünü bilmek yeterli değildir; diğer bağlantının çapı da doğru seçilmelidir. Yapıştırma bağlantı düzeni teknik çizimdeki ağızlara göre kontrol edilir.
UH-PVC 90° Yapıştırma Muflu Redüksiyonlu Dirsek için katalog basınç sınıfı PN16 olarak verilir. Muf derinliği ve gövde ölçüleri seçim sırasında özellikle dar ekipman alanlarında işe yarar. Özellikler bölümünde yer alan L, L1 ve diğer çizim ölçülerini montaj boşluğuyla karşılaştırabilirsiniz.
Sık Sorulan Sorular
UH-PVC 90° Yapıştırma Muflu Redüksiyonlu Dirsek hangi ölçülerde sunulur?
İki seçenek bulunur: 50 × 40 mm ve 63 × 50 mm. Her iki ölçü de milimetre cinsinden bağlantı çaplarını belirtir.
Standart 90 derece dirsekten farkı nedir?
Standart eş çaplı dirsekte iki hat aynı çapla döner. Redüksiyonlu model farklı çaplar arasında dönüş bağlantısı kurar.
Dişli bir dirsek mi?
Hayır. Bu model yapıştırma muflu seridedir. Erkek dişli bağlantı gerekiyorsa redüksiyonlu dış diş dirsek ayrı bir üründür.
Dar alan için hangi ölçüye bakılır?
Bağlantı çaplarının yanında teknik çizimdeki toplam ve muf ölçülerine bakılmalıdır. Borunun geçeceği boşluk tek başına gövdenin sığacağını göstermez.
Özellikler
| Seçenek | 50 × 40 mm, 63 × 50 mm |
|---|---|
| Marka | Pimtaş |
| Malzeme | UH-PVC |
| Ürün kodu | 50 × 40 mm: 501 00 050040 2, 63 × 50 mm: 501 00 063050 2 |
| Basınç sınıfı | PN 16 |
| Bağlantı çapı (d) | 50 × 40 mm: 50 mm, 63 × 50 mm: 63 mm |
| d1 | 50 × 40 mm: 40 mm, 63 × 50 mm: 50 mm |
| Birim ağırlık | 50 × 40 mm: 0,12 kg, 63 × 50 mm: 0,23 kg |
| Koli içi adet | 50 × 40 mm: 80 adet, 63 × 50 mm: 40 adet |
| L | 50 × 40 mm: 31 mm, 63 × 50 mm: 38 mm |
| L1 | 50 × 40 mm: 26 mm, 63 × 50 mm: 31 mm |
| L2 | 50 × 40 mm: 67 mm, 63 × 50 mm: 83 mm |
| L3 | 50 × 40 mm: 57 mm, 63 × 50 mm: 71 mm |
| Z | 50 × 40 mm: 26 mm, 63 × 50 mm: 33 mm |
| Z1 | 50 × 40 mm: 41 mm, 63 × 50 mm: 52 mm |
| Z2 | 50 × 40 mm: 36 mm, 63 × 50 mm: 45 mm |
