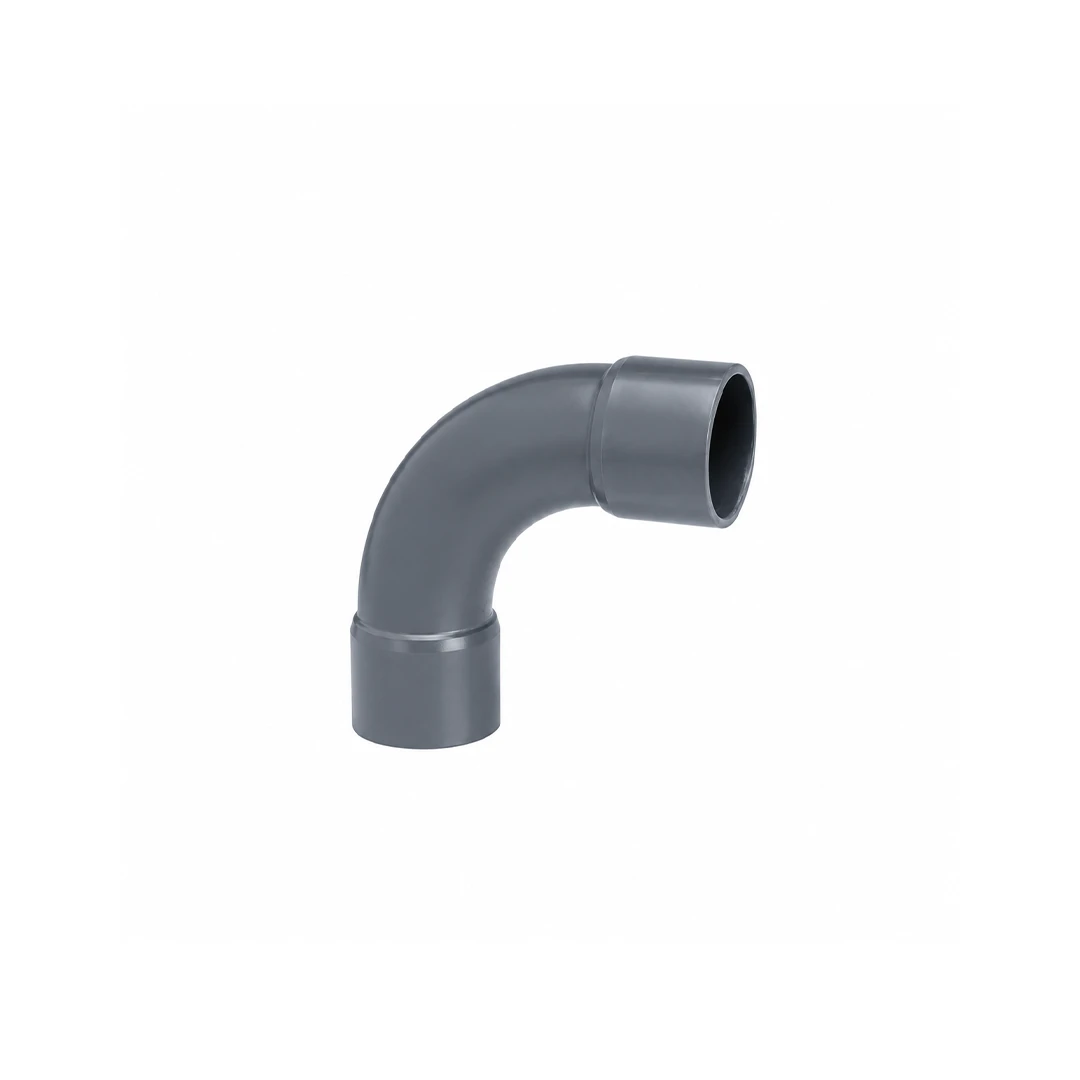

UH-PVC 90° Deve Boynu Dirsek (İç Dış Yapıştırma)
-
Mağazadan teslim al
Siparişinizi mesai saatleri içinde mağazamızdan teslim alabilirsiniz.
Ücretsiz
-
Kargo ile teslimat
Siparişiniz, anlaşmalı kargo firmalarıyla adresinize gönderilir.
1-3 Gün
Ödeme adımında hesaplanır
-
DHL Courier delivery
DHL courier will deliver to the specified address
1-2 Days
From $40
İç ve dış yapıştırma bağlantılı deve boynu PVC dirsek. 50–110 mm seçenekleriyle 90° dönüşün geometrisini projeye göre seçebilirsiniz.
Fiyat aralığı: 461,81₺ - 2.605,64₺
Ürün Bilgileri
UH-PVC 90° Deve Boynu Dirsek (İç Dış Yapıştırma), standart kısa dirsekten farklı bir gövde geometrisiyle 90 derecelik dönüş oluşturur. Pimtaş kataloğunda U-PVC borudan konfeksiyon olarak belirtilen bu parça, iç ve dış yapıştırma bağlantılarını bir araya getirir. Seçimde yalnızca dönüş açısı değil, gövdenin kaplayacağı alan da önemlidir.
Deve boynu formu, boru hattının izlediği güzergâhı belirlerken teknik çizimin birlikte okunmasını gerektirir. d ve d1 farklı ölçülerdir; tek bir çap bilgisiyle iki bağlantı yüzeyini aynı kabul etmek doğru olmaz. Boru ve karşı bağlantı parçasının ölçülerini çizimdeki ilgili ağızlarla eşleştirebilirsiniz.
UH-PVC 90° Deve Boynu Dirsek (İç Dış Yapıştırma) 50, 63, 75, 90 ve 110 mm seçenekleriyle listelenir. Bütün bu seçenekler katalogda PN16 sınıfındadır. Özellikler bölümündeki Z ve B ölçüleri, mevcut tesisata ekleme yaparken dönüşün yerleşimini kontrol etmenize yardımcı olur.
Sık Sorulan Sorular
UH-PVC 90° Deve Boynu Dirsek (İç Dış Yapıştırma) hangi bağlantı tipine sahiptir?
Katalogda iç ve dış yapıştırma bağlantılı olarak tanımlanır. İki bağlantı yüzeyinin geometrisi teknik çizim üzerinden ayrı ayrı değerlendirilmelidir.
Deve boynu dirsek normal dirsekten farklı mı?
Evet. Dönüş açısı 90 derece olsa da gövde geometrisi farklıdır. Mevcut parçanın yerine seçerken yalnızca açının aynı olmasına bakmayın.
Hangi çap seçenekleri bulunur?
50, 63, 75, 90 ve 110 mm seçenekleri vardır. Her varyantın d1 ve Z ölçüsü de kendi satırında kontrol edilmelidir.
Konfeksiyon ifadesi neyi anlatır?
Bu ürünün U-PVC borudan üretilen konfeksiyon parça olduğunu belirtir. Katalogdaki bu bilgi, basınç sınıfı ve ölçü verileriyle birlikte okunmalıdır.
Özellikler
| Seçenek | 50 mm, 63 mm, 75 mm, 90 mm, 110 mm |
|---|---|
| Marka | Pimtaş |
| Malzeme | UH-PVC |
| Ürün kodu | 50 mm: 501 00 050050 2, 63 mm: 501 00 063063 2, 75 mm: 501 00 075075 2, 90 mm: 501 00 090090 2, 110 mm: 501 00 110110 2 |
| Basınç sınıfı | PN 16 |
| Bağlantı çapı (d) | 50 mm: 50 mm, 63 mm: 63 mm, 75 mm: 75 mm, 90 mm: 90 mm, 110 mm: 110 mm |
| Birim ağırlık | 50 mm: 0,27 kg, 63 mm: 0,51 kg, 75 mm: 0,78 kg, 90 mm: 1,33 kg, 110 mm: 2,96 kg |
| Koli içi adet | 50 mm: 25 adet, 63 mm: 20 adet, 75 mm: 15 adet, 90 mm: 10 adet, 110 mm: 5 adet |
| d1 | 50 mm: 63 mm, 63 mm: 75 mm, 75 mm: 90 mm, 90 mm: 110 mm, 110 mm: 125 mm |
| Z | 50 mm: 100 mm, 63 mm: 126 mm, 75 mm: 150 mm, 90 mm: 180 mm, 110 mm: 220 mm |
| B | 50 mm: 31 mm, 63 mm: 38 mm, 75 mm: 44 mm, 90 mm: 51 mm, 110 mm: 61 mm |
