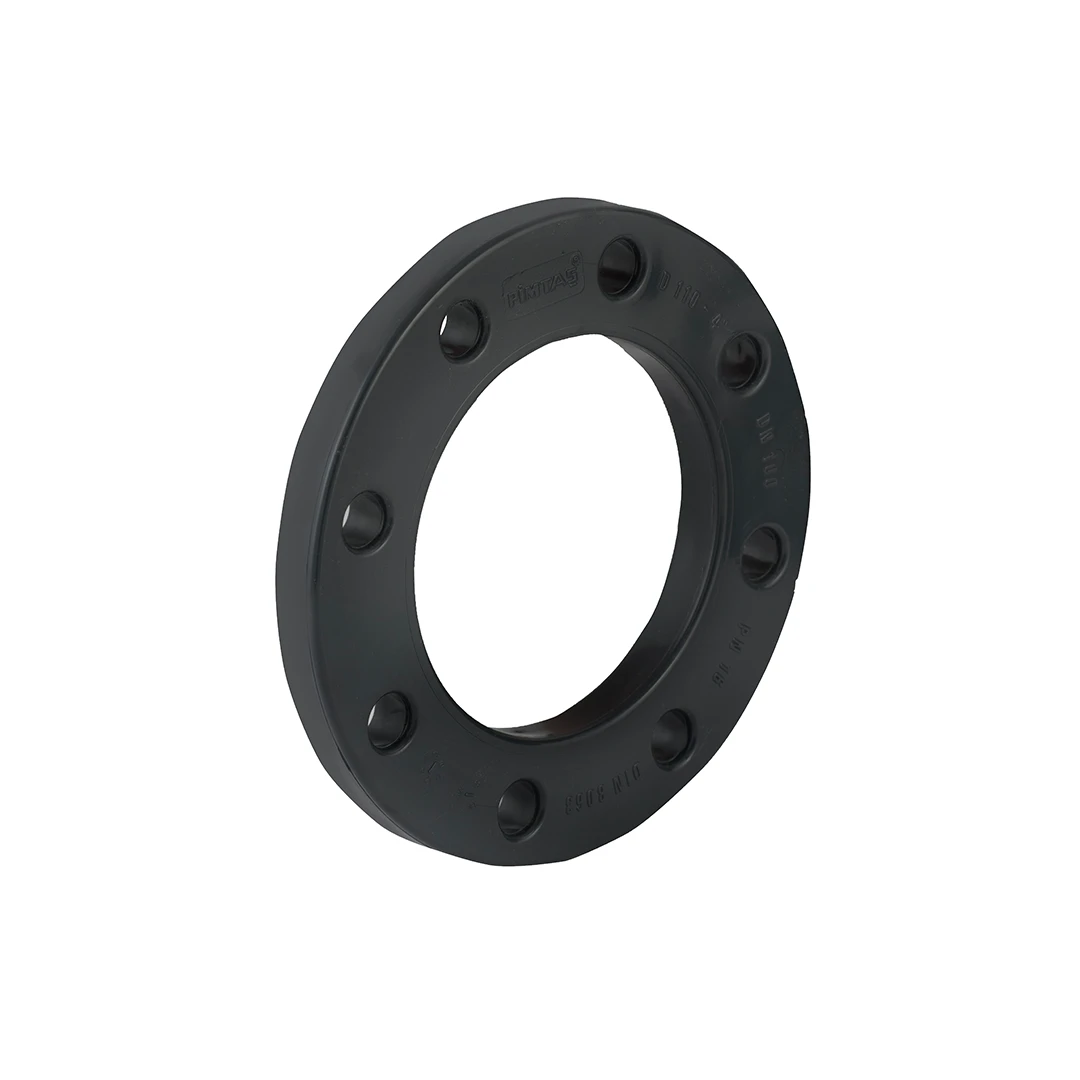

UH-PVC Serbest Flanş, PVC flanşlı bağlantı düzenlerinde kullanılan ayrı flanş parçasıdır. 20–500 mm ölçülerden bağlantı çapı, delik düzeni ve PN sınıfına göre seçilir.
Fiyat aralığı: 76,31₺ - 51.754,52₺
Ürün Bilgileri
UH-PVC Serbest Flanş, PVC boru hattında flanşlı bağlantı oluşturmak için kullanılan ayrı bir flanş elemanıdır. Kole ve diğer bağlantı parçalarıyla birlikte değerlendirilir. Pompa, vana veya boru hattı üzerinde karşılıklı flanşların birleşeceği noktada, deliklerin ve bağlantı çaplarının birbirine uyması gerekir.
Serbest flanş alırken yalnızca boru çapını bilmek yeterli olmayabilir. Flanşın dış çapı, cıvata deliklerinin düzeni, delik çapı ve kalınlığı bağlantı uyumunu etkiler. Mevcut bir parçayı yenileyecekseniz teknik özelliklerdeki D1, D2, D3, H ve N değerlerini karşı parçanın ölçüleriyle birlikte kontrol edebilirsiniz.
UH-PVC Serbest Flanş seçerken 20–160 mm seçeneklerde PN16, 200–500 mm seçeneklerde PN10 sınıfını dikkate alın. Kole ve flanş takımı ayrı ürünler olduğundan, ihtiyaç duyulan parçanın gerçekten serbest flanş olduğundan emin olun. Büyük çaplı seçeneklerde katalogda boş bırakılan ölçüler için teyit alınmalıdır.
Sık sorulan sorular
UH-PVC Serbest Flanş ne için kullanılır?
Kole ve bağlantı elemanlarıyla birlikte flanşlı birleşim oluşturur. Bu ürün, boruya yapıştırılan kole veya tamamlanmış flanş takımıyla aynı parça değildir.
Bağlantı ölçüsü nasıl seçilir?
Boru çapından sonra karşı flanşın delik düzenini kontrol edin. Delik sayısı ve çapı uygun olmadan yalnızca çap eşleşmesi yeterli sayılmaz.
Kole bu ürünle birlikte mi değerlendirilir?
Evet, serbest flanşın kullanılacağı bağlantı düzeni koleyle birlikte planlanır. Siparişte gereken parçaları ayrı ayrı belirlemek montaj hazırlığını kolaylaştırır.
Hangi basınç sınıfları bulunur?
20–160 mm ölçüler PN16, 200–500 mm ölçüler PN10 olarak listelenir. Basınç sınıfını seçtiğiniz çapın satırından kontrol edin.
UH-PVC Serbest Flanş siparişinde hangi bilgiler gerekir?
Çap, basınç sınıfı, delik düzeni ve adet bilgilerini belirtin. Mevcut flanşı değiştiriyorsanız ürün kodu veya teknik çizim yardımcı olur.
Özellikler
| Seçenek | 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 75 mm, 90 mm, 110 mm, 125 mm, 140 mm, 160 mm, 200 mm, 225 mm, 250 mm, 280 mm, 315 mm, 355 mm, 400 mm, 450 mm, 500 mm |
|---|---|
| Marka | Pimtaş |
| Malzeme | UH-PVC |
| Ürün kodu | 20 mm: 513 00 020 2, 25 mm: 513 00 025 2, 32 mm: 513 00 032 2, 40 mm: 513 00 040 2, 50 mm: 513 00 050 2, 63 mm: 513 00 063 2, 75 mm: 513 00 075 2, 90 mm: 513 00 090 2, 110 mm: 513 00 110 2, 125 mm: 513 00 125 2, 140 mm: 513 00 140 2, 160 mm: 513 00 160 2, 200 mm: 513 00 200 2, 225 mm: 513 00 225 2, 250 mm: 513 00 250 2, 280 mm: 513 00 280 2, 315 mm: 513 00 315 2, 355 mm: 513 00 355 4, 400 mm: 513 00 400 4, 450 mm: 513 00 450 5, 500 mm: 513 00 500 5 |
| Bağlantı çapı d (mm) | 20 mm: 20, 25 mm: 25, 32 mm: 32, 40 mm: 40, 50 mm: 50, 63 mm: 63, 75 mm: 75, 90 mm: 90, 110 mm: 110, 125 mm: 125, 140 mm: 140, 160 mm: 160, 200 mm: 200, 225 mm: 225, 250 mm: 250, 280 mm: 280, 315 mm: 315, 355 mm: 355, 400 mm: 400, 450 mm: 450, 500 mm: 500 |
| Basınç sınıfı PN | 20 mm: 16, 25 mm: 16, 32 mm: 16, 40 mm: 16, 50 mm: 16, 63 mm: 16, 75 mm: 16, 90 mm: 16, 110 mm: 16, 125 mm: 16, 140 mm: 16, 160 mm: 16, 200 mm: 10, 225 mm: 10, 250 mm: 10, 280 mm: 10, 315 mm: 10, 355 mm: 10, 400 mm: 10, 450 mm: 10, 500 mm: 10 |
| Birim ağırlık (kg) | 20 mm: 0,10, 25 mm: 0,12, 32 mm: 0,18, 40 mm: 0,29, 50 mm: 0,23, 63 mm: 0,30, 75 mm: 0,40, 90 mm: 0,46, 110 mm: 0,53, 125 mm: 0,78, 140 mm: 0,74, 160 mm: 0,81, 200 mm: 1,67, 225 mm: 1,23, 250 mm: 2,19, 280 mm: 1,58, 315 mm: 2,96 |
| Koli içi adet | 20 mm: 150, 25 mm: 100, 32 mm: 80, 40 mm: 50, 50 mm: 48, 63 mm: 25, 75 mm: 40, 90 mm: 35, 110 mm: 22, 125 mm: 18, 140 mm: 18, 160 mm: 14, 200 mm: 8, 225 mm: 8, 250 mm: 7, 280 mm: 7, 315 mm: 7, 355 mm: 1, 400 mm: 1, 450 mm: 1, 500 mm: 1 |
| İnç ölçüsü | 20 mm: 1/2, 25 mm: 3/4, 32 mm: 1, 40 mm: 1 1/4, 50 mm: 1 1/2, 63 mm: 2, 75 mm: 2 1/2, 90 mm: 3, 110 mm: 4, 125 mm: 4 1/2, 140 mm: 5, 160 mm: 6, 200 mm: 7, 225 mm: 8, 250 mm: 9, 280 mm: 10, 315 mm: 12, 355 mm: 14, 400 mm: 16 |
| Nominal çap DN (mm) | 20 mm: 15, 25 mm: 20, 32 mm: 25, 40 mm: 32, 50 mm: 40, 63 mm: 50, 75 mm: 65, 90 mm: 80, 110 mm: 100, 125 mm: 110, 140 mm: 125, 160 mm: 150, 200 mm: 175, 225 mm: 200, 250 mm: 250, 280 mm: 250, 315 mm: 300, 355 mm: 350, 400 mm: 400 |
| D (mm) | 20 mm: 28, 25 mm: 34, 32 mm: 42, 40 mm: 51, 50 mm: 62, 63 mm: 78, 75 mm: 92, 90 mm: 111, 110 mm: 133, 125 mm: 150, 140 mm: 167, 160 mm: 193, 200 mm: 226, 225 mm: 257, 250 mm: 278, 280 mm: 310, 315 mm: 348, 355 mm: 388, 400 mm: 442 |
| D1 (mm) | 20 mm: 65, 25 mm: 75, 32 mm: 85, 40 mm: 100, 50 mm: 110, 63 mm: 125, 75 mm: 145, 90 mm: 160, 110 mm: 180, 125 mm: 210, 140 mm: 210, 160 mm: 250, 200 mm: 295, 225 mm: 295, 250 mm: 325, 280 mm: 350, 315 mm: 400, 355 mm: 460, 400 mm: 515 |
| D2 (mm) | 20 mm: 96, 25 mm: 105, 32 mm: 115, 40 mm: 140, 50 mm: 150, 63 mm: 165, 75 mm: 185, 90 mm: 200, 110 mm: 220, 125 mm: 250, 140 mm: 250, 160 mm: 285, 200 mm: 340, 225 mm: 340, 250 mm: 370, 280 mm: 395, 315 mm: 445, 355 mm: 505, 400 mm: 565 |
| D3 (mm) | 20 mm: 14, 25 mm: 14, 32 mm: 14, 40 mm: 14, 50 mm: 18, 63 mm: 18, 75 mm: 18, 90 mm: 18, 110 mm: 18, 125 mm: 18, 140 mm: 18, 160 mm: 22, 200 mm: 22, 225 mm: 22, 250 mm: 22, 280 mm: 22, 315 mm: 22, 355 mm: 22, 400 mm: 26 |
| H (mm) | 20 mm: 11, 25 mm: 12, 32 mm: 14, 40 mm: 15, 50 mm: 16, 63 mm: 18, 75 mm: 20, 90 mm: 22, 110 mm: 24, 125 mm: 26, 140 mm: 26, 160 mm: 28, 200 mm: 32, 225 mm: 32, 250 mm: 36, 280 mm: 36, 315 mm: 36, 355 mm: 38, 400 mm: 42 |
| Cıvata deliği sayısı N | 20 mm: 4, 25 mm: 4, 32 mm: 4, 40 mm: 4, 50 mm: 4, 63 mm: 4, 75 mm: 4, 90 mm: 8, 110 mm: 8, 125 mm: 8, 140 mm: 8, 160 mm: 8, 200 mm: 8, 225 mm: 8, 250 mm: 8, 280 mm: 12, 315 mm: 12, 355 mm: 16, 400 mm: 16 |
