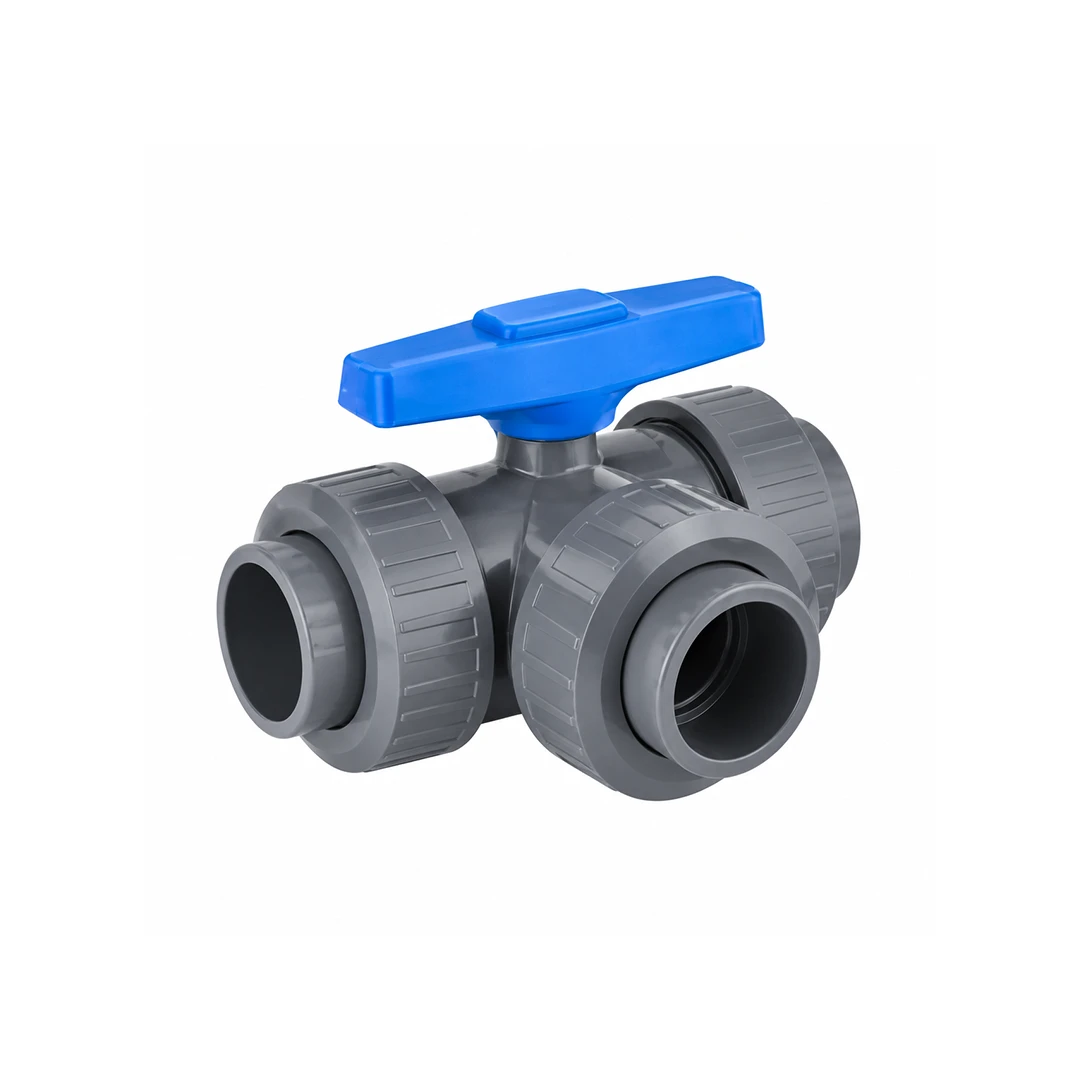

U-PVC Üç Yollu Üç Tarafı İçten Dişli Küresel Vana (T Port)
-
Mağazadan teslim al
Siparişinizi mesai saatleri içinde mağazamızdan teslim alabilirsiniz.
Ücretsiz
-
Kargo ile teslimat
Siparişiniz, anlaşmalı kargo firmalarıyla adresinize gönderilir.
1-3 Gün
Ödeme adımında hesaplanır
-
DHL Courier delivery
DHL courier will deliver to the specified address
1-2 Days
From $40
U-PVC Üç Yollu Üç Tarafı İçten Dişli Küresel Vana (T Port): Üç ucu da içten dişli olan T portlu yapısıyla, dişli bağlantılı hatlarda akış yönlendirme ihtiyacına cevap verir.
Fiyat aralığı: 10.632,24₺ - 20.600,95₺
Ürün Bilgileri
U-PVC Üç Yollu Üç Tarafı İçten Dişli Küresel Vana (T Port) üç ayrı bağlantının dişli olarak kurulacağı hatlar için T portlu bir vana modelidir. Üç ucunun da içten dişli olması, bağlanacak parçaların karşılık gelen dış dişe sahip olmasını gerektirir. Port yapısı, küre içindeki akış geçişini ifade eder; tesisattaki hat düzeniyle birlikte seçilmelidir.
U-PVC Üç Yollu Üç Tarafı İçten Dişli Küresel Vana (T Port) katalogda 20–63 mm çap seçenekleriyle yer alır. Varyant adındaki milimetre ölçüsünü doğrudan inç diş ölçüsü kabul etmek yerine bağlantı eşleşmesini kontrol etmek gerekir. Üç kollu gövdenin yer kaplaması da iki yollu vanadan farklıdır. Özellikler bölümündeki çap, gövde uzunluğu ve yükseklik bilgileriyle montaj yerini değerlendirebilir, kumanda kolunun çevresinde yeterli hareket alanı bırakabilirsiniz.
Sık Sorulan Sorular
U-PVC Üç Yollu Üç Tarafı İçten Dişli Küresel Vana (T Port) ne için kullanılır?
Üç bağlantılı bir hatta akış yönlendirmek için kullanılır. T portun geçiş düzenini tesisattaki hat planı ve gerekli kol konumlarıyla birlikte değerlendirmek gerekir.
T port ne anlama gelir?
Kürenin içindeki akış kanalının T biçimindeki düzenini belirtir. İstenen hat bağlantılarının hangi kol konumunda kurulacağını ürünün akış şemasından kontrol edin.
U-PVC Üç Yollu Üç Tarafı İçten Dişli Küresel Vana (T Port) hangi bağlantıya sahiptir?
Üç tarafı içten dişli yapıdadır. Katalogdaki çap aralığı 20–63 mm olarak verilir; seçili varyantın bağlantı ölçüsünü karşı parçalarla eşleştirin.
Basınç sınıfı nedir?
Bu serinin katalog sınıfı PN10’dur. Uygulamadaki sıcaklık ve akışkan koşulları, ürünün çalışma koşullarıyla birlikte değerlendirilmelidir.
Üç iç dişli bağlantıda hangi ölçü doğrulanmalı?
Üç karşı parçanın dış diş ölçüsünü doğrulayın. Katalogdaki 20–63 mm çap başlığını doğrudan inç diş ölçüsü kabul etmeyin; eşleşmeyi ürün koduyla ve bağlantı çizimiyle kontrol edin.
Özellikler
| Seçenek | 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm |
|---|---|
| Marka | Pimtaş |
| Malzeme | U-PVC |
| Ürün kodu | 20 mm: 211 00 020 4, 25 mm: 211 00 025 4, 32 mm: 211 00 032 4, 40 mm: 211 00 040 4, 50 mm: 211 00 050 4, 63 mm: 211 00 063 4 |
| Çap | 20 mm: 20 mm, 25 mm: 25 mm, 32 mm: 32 mm, 40 mm: 40 mm, 50 mm: 50 mm, 63 mm: 63 mm |
| Basınç sınıfı | PN 10 |
| Birim ağırlık | 20 mm: 0,25 kg, 25 mm: 0,36 kg, 32 mm: 0,54 kg, 40 mm: 0,93 kg, 50 mm: 1,4 kg, 63 mm: 2,66 kg |
| Koli içi adet | 20 mm: 55 adet, 25 mm: 75 adet, 32 mm: 60 adet, 40 mm: 30 adet, 50 mm: 20 adet, 63 mm: 12 adet |
| D | 20 mm: 45 mm, 25 mm: 53 mm, 32 mm: 65 mm, 40 mm: 78 mm, 50 mm: 92 mm, 63 mm: 116 mm |
| L | 20 mm: 111 mm, 25 mm: 131 mm, 32 mm: 148 mm, 40 mm: 176 mm, 50 mm: 206 mm, 63 mm: 262 mm |
| L1 | 20 mm: 78 mm, 25 mm: 92 mm, 32 mm: 100 mm, 40 mm: 110 mm, 50 mm: 120 mm, 63 mm: 146 mm |
| L2 | 20 mm: 72 mm, 25 mm: 86 mm, 32 mm: 96 mm, 40 mm: 116 mm, 50 mm: 137 mm, 63 mm: 179 mm |
| L4 | 20 mm: 25 mm, 25 mm: 25 mm, 32 mm: 25 mm, 40 mm: 45 mm, 50 mm: 45 mm, 63 mm: 45 mm |
| L5 | 20 mm: 36 mm, 25 mm: 43 mm, 32 mm: 48 mm, 40 mm: 58 mm, 50 mm: 69 mm, 63 mm: 90 mm |
| H | 20 mm: 50 mm, 25 mm: 60 mm, 32 mm: 68 mm, 40 mm: 79 mm, 50 mm: 90 mm, 63 mm: 109 mm |
| H1 | 20 mm: 27 mm, 25 mm: 33 mm, 32 mm: 36 mm, 40 mm: 44 mm, 50 mm: 49 mm, 63 mm: 61 mm |
| Port tipi | T port |
| Bağlantı tipi | Üç tarafı içten dişli |
