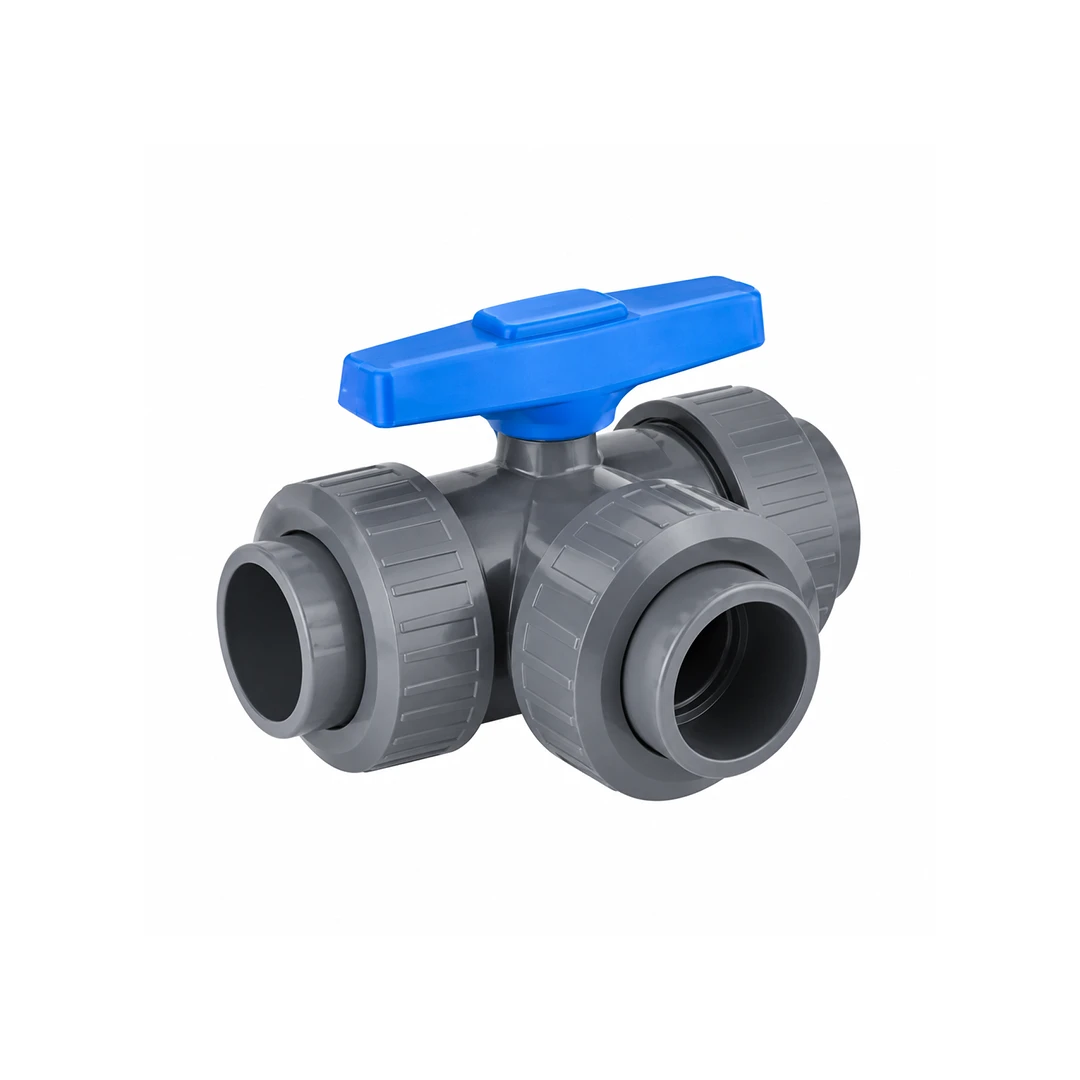

U-PVC Üç Yollu Küresel Vana (T Port): Üç bağlantı noktası arasında akış yönlendirmek için T port yapısında, yapıştırma muflu bir vana seçeneğidir.
Fiyat aralığı: 8.859,97₺ - 17.167,25₺
Ürün Bilgileri
U-PVC Üç Yollu Küresel Vana (T Port) üç bağlantılı bir boru hattında akışın yönlendirilmesi için tasarlanmış T portlu modeldir. İki yollu bir kapatma vanasından farklı olarak, seçimde yalnızca açık ve kapalı konumları değil, hangi hatların birbiriyle ilişkilendirileceğini de düşünmeniz gerekir. T port ifadesi, küre içindeki geçiş düzenini tanımlar.
U-PVC Üç Yollu Küresel Vana (T Port) 20–63 mm çap seçenekleriyle sunulur. Yapıştırma muflu bağlantılar PVC boru hattıyla eşleşirken, gövdenin üç kola yayılan ölçüleri yerleşim planında belirleyici olur. Mevcut boruların merkezlerini, bağlantı yönlerini ve kol için ayrılan alanı ölçerek ilerleyin. Teknik çizimdeki L, L1 ve diğer ölçüler, seçtiğiniz çapın tesisatta kaplayacağı alanı değerlendirmenize yardımcı olur.
Sık Sorulan Sorular
U-PVC Üç Yollu Küresel Vana (T Port) ne için kullanılır?
Üç bağlantılı bir hatta akış yönlendirmek için kullanılır. T portun geçiş düzenini tesisattaki hat planı ve gerekli kol konumlarıyla birlikte değerlendirmek gerekir.
T port ne anlama gelir?
Kürenin içindeki akış kanalının T biçimindeki düzenini belirtir. İstenen hat bağlantılarının hangi kol konumunda kurulacağını ürünün akış şemasından kontrol edin.
U-PVC Üç Yollu Küresel Vana (T Port) hangi bağlantıya sahiptir?
Yapıştırma muflu yapıdadır. Katalogdaki çap aralığı 20–63 mm olarak verilir; seçili varyantın bağlantı ölçüsünü karşı parçalarla eşleştirin.
Basınç sınıfı nedir?
Bu serinin katalog sınıfı PN10’dur. Uygulamadaki sıcaklık ve akışkan koşulları, ürünün çalışma koşullarıyla birlikte değerlendirilmelidir.
Üç yapıştırma bağlantısı için yerleşim nasıl planlanır?
Üç borunun dış çaplarını, merkezlerini ve yaklaşma yönlerini kontrol edin. Muflu gövdenin toplam ölçülerini teknik çizimle karşılaştırın; kolu çevirebilmek için üst tarafta yeterli boşluk bırakın.
Özellikler
| Seçenek | 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm |
|---|---|
| Marka | Pimtaş |
| Malzeme | U-PVC |
| Ürün kodu | 20 mm: 210 01 020 4, 25 mm: 210 01 025 4, 32 mm: 210 01 032 4, 40 mm: 210 01 040 4, 50 mm: 210 01 050 4, 63 mm: 210 01 063 4 |
| Çap | 20 mm: 20 mm, 25 mm: 25 mm, 32 mm: 32 mm, 40 mm: 40 mm, 50 mm: 50 mm, 63 mm: 63 mm |
| Basınç sınıfı | PN 10 |
| Birim ağırlık | 20 mm: 0,25 kg, 25 mm: 0,36 kg, 32 mm: 0,54 kg, 40 mm: 0,93 kg, 50 mm: 1,36 kg, 63 mm: 2,66 kg |
| Koli içi adet | 20 mm: 55 adet, 25 mm: 75 adet, 32 mm: 60 adet, 40 mm: 30 adet, 50 mm: 20 adet, 63 mm: 12 adet |
| D | 20 mm: 45 mm, 25 mm: 53 mm, 32 mm: 65 mm, 40 mm: 78 mm, 50 mm: 92 mm, 63 mm: 116 mm |
| L | 20 mm: 134 mm, 25 mm: 156 mm, 32 mm: 172 mm, 40 mm: 202 mm, 50 mm: 238 mm, 63 mm: 290 mm |
| L1 | 20 mm: 78 mm, 25 mm: 92 mm, 32 mm: 100 mm, 40 mm: 110 mm, 50 mm: 120 mm, 63 mm: 146 mm |
| L2 | 20 mm: 72 mm, 25 mm: 86 mm, 32 mm: 96 mm, 40 mm: 116 mm, 50 mm: 137 mm, 63 mm: 179 mm |
| L3 | 20 mm: 139 mm, 25 mm: 161 mm, 32 mm: 177 mm, 40 mm: 207 mm, 50 mm: 242 mm, 63 mm: 294 mm |
| L4 | 20 mm: 25 mm, 25 mm: 25 mm, 32 mm: 25 mm, 40 mm: 45 mm, 50 mm: 45 mm, 63 mm: 45 mm |
| L5 | 20 mm: 36 mm, 25 mm: 43 mm, 32 mm: 48 mm, 40 mm: 58 mm, 50 mm: 69 mm, 63 mm: 90 mm |
| L6 | 20 mm: 67 mm, 25 mm: 78 mm, 32 mm: 86 mm, 40 mm: 101 mm, 50 mm: 119 mm, 63 mm: 145 mm |
| L7 | 20 mm: 70 mm, 25 mm: 81 mm, 32 mm: 89 mm, 40 mm: 104 mm, 50 mm: 121 mm, 63 mm: 147 mm |
| H | 20 mm: 50 mm, 25 mm: 60 mm, 32 mm: 68 mm, 40 mm: 79 mm, 50 mm: 90 mm, 63 mm: 109 mm |
| Port tipi | T port |
| Bağlantı tipi | Yapıştırma muflu |
