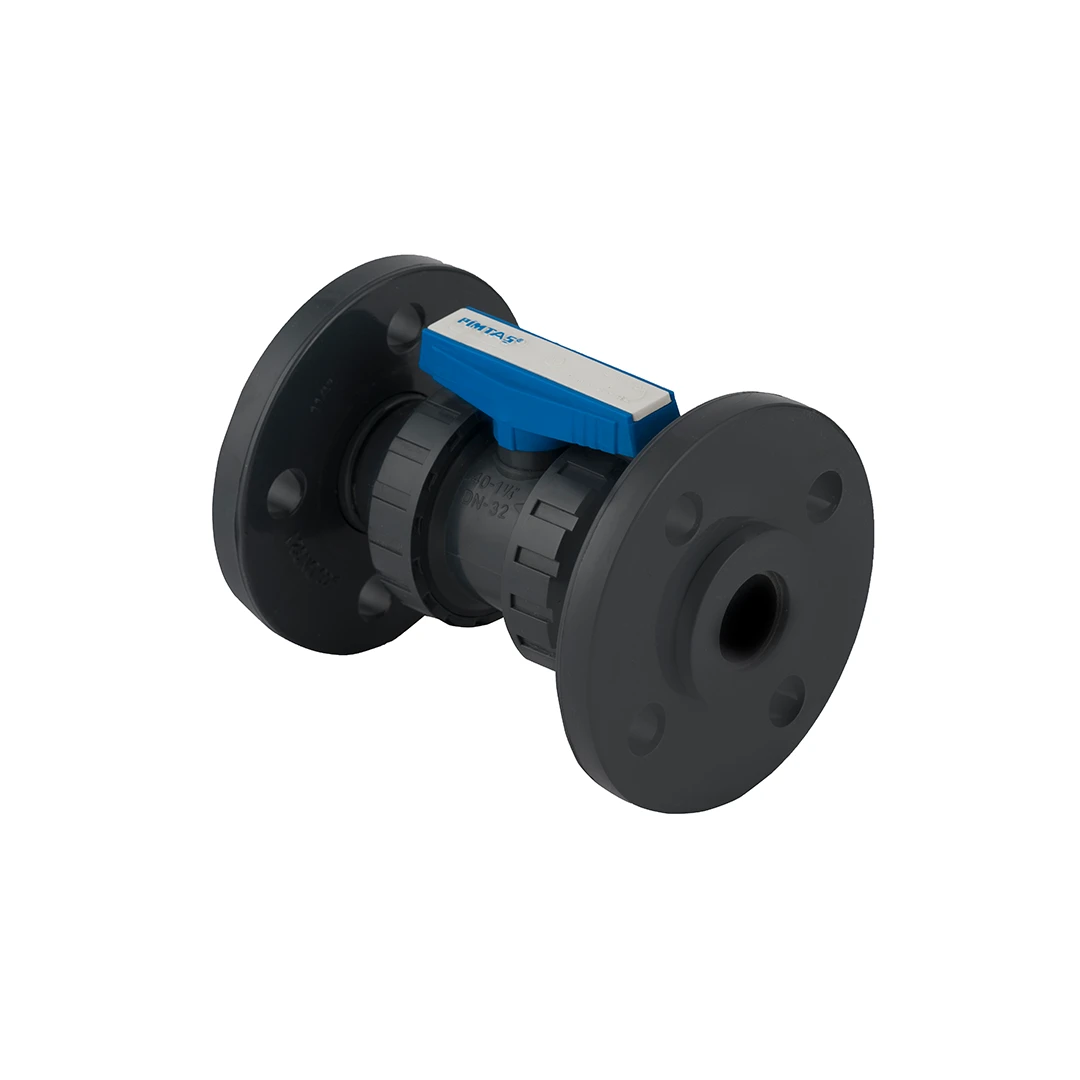

U-PVC Küresel Su Vanası Çift Taraf Flanş Bağlantılı: Flanşlı su hatlarında kullanılmak üzere iki tarafı flanş bağlantılı, EPDM contalı bir küresel vana seçeneğidir.
Fiyat aralığı: 1.081,54₺ - 6.947,05₺
Ürün Bilgileri
U-PVC Küresel Su Vanası Çift Taraf Flanş Bağlantılı flanş bağlantılı bir hatta su akışını açıp kapatmak için kullanılır. İki taraftaki flanşlar, vananın bağlantı yüzeylerini tesisattaki karşı flanşlarla birleştirir. Bu nedenle seçimde boru çapının yanında flanş dış ölçülerinin, delik çaplarının ve delik adedinin de eşleşmesi gerekir.
U-PVC Küresel Su Vanası Çift Taraf Flanş Bağlantılı 20–110 mm çap aralığında sunulur. EPDM conta ve mavi kumanda kolu bu su vanası serisinin özellikleridir. Gövdenin iki flanş arasındaki uzunluğu varyanta göre değiştiğinden, mevcut bir vananın yerine alırken toplam L ölçüsünü de kontrol edin. Özellikler bölümündeki D1, D2 ve bağlantı deliği bilgileri doğru eşleştirme için bir arada verilmiştir.
Sık Sorulan Sorular
U-PVC Küresel Su Vanası Çift Taraf Flanş Bağlantılı hangi bağlantı için uygundur?
İki tarafı flanş bağlantılı bağlantı düzenine sahiptir. Hattınızdaki karşı parçaların bağlantı tipini ve ölçüsünü seçtiğiniz varyantla eşleştirin.
Flanşlı vanada yalnızca boru çapı yeterli mi?
Hayır. 20–110 mm seçeneklerden boru çapını seçtikten sonra karşı flanşların delik düzenini ve ölçülerini kontrol edin. Aynı boru çapı, her flanş bağlantısının eşleştiğini göstermez.
U-PVC Küresel Su Vanası Çift Taraf Flanş Bağlantılı hangi contayla sunulur?
Katalog bu su vanası serisi için EPDM conta belirtir. Farklı akışkan kullanılacaksa gövde ve contanın uygulamaya uygunluğu ayrıca değerlendirilmelidir.
PN değeri nasıl kontrol edilir?
Bu seride katalog değeri PN16’dır. Bu değeri tek başına her sıcaklıkta izin verilen çalışma basıncı olarak yorumlamadan tesisat koşullarını değerlendirin.
Flanşlı vana değişiminde hangi mesafe ölçülür?
Karşı flanşlar arasında vanaya ayrılmış mesafeyi ölçüp ürünün toplam L değeriyle karşılaştırın. Delik adedi, delik çapları ve flanş çapları da bağlantının iki tarafında uyumlu olmalıdır.
Özellikler
| Seçenek | 20 mm · EPDM, 25 mm · EPDM, 32 mm · EPDM, 40 mm · EPDM, 50 mm · EPDM, 63 mm · EPDM, 75 mm · EPDM, 90 mm · EPDM, 110 mm · EPDM |
|---|---|
| Marka | Pimtaş |
| Malzeme | U-PVC |
| Ürün kodu | 20 mm · EPDM: 208 00 020 2, 25 mm · EPDM: 208 00 025 2, 32 mm · EPDM: 208 00 032 2, 40 mm · EPDM: 208 00 040 2, 50 mm · EPDM: 208 00 050 2, 63 mm · EPDM: 208 00 063 2, 75 mm · EPDM: 208 00 075 2, 90 mm · EPDM: 208 00 090 2, 110 mm · EPDM: 208 00 110 2 |
| Çap | 20 mm · EPDM: 20 mm, 25 mm · EPDM: 25 mm, 32 mm · EPDM: 32 mm, 40 mm · EPDM: 40 mm, 50 mm · EPDM: 50 mm, 63 mm · EPDM: 63 mm, 75 mm · EPDM: 75 mm, 90 mm · EPDM: 90 mm, 110 mm · EPDM: 110 mm |
| Basınç sınıfı | PN 16 |
| Birim ağırlık | 20 mm · EPDM: 0,36 kg, 25 mm · EPDM: 0,47 kg, 32 mm · EPDM: 0,66 kg, 40 mm · EPDM: 1,08 kg, 50 mm · EPDM: 1,44 kg, 63 mm · EPDM: 2,29 kg, 75 mm · EPDM: 2,99 kg, 90 mm · EPDM: 5,7 kg, 110 mm · EPDM: 8,05 kg |
| Koli içi adet | 20 mm · EPDM: 40 adet, 25 mm · EPDM: 30 adet, 32 mm · EPDM: 25 adet, 40 mm · EPDM: 20 adet, 50 mm · EPDM: 10 adet, 63 mm · EPDM: 10 adet, 75 mm · EPDM: 4 adet, 90 mm · EPDM: 2 adet, 110 mm · EPDM: 1 adet |
| DN | 20 mm · EPDM: 15 mm, 25 mm · EPDM: 20 mm, 32 mm · EPDM: 25 mm, 40 mm · EPDM: 32 mm, 50 mm · EPDM: 40 mm, 63 mm · EPDM: 50 mm, 75 mm · EPDM: 65 mm, 90 mm · EPDM: 80 mm, 110 mm · EPDM: 100 mm |
| Kv değeri (katalog) | 20 mm · EPDM: 185 l/min, 25 mm · EPDM: 350 l/min, 32 mm · EPDM: 700 l/min, 40 mm · EPDM: 1000 l/min, 50 mm · EPDM: 1600 l/min, 63 mm · EPDM: 3100 l/min, 75 mm · EPDM: 5000 l/min, 90 mm · EPDM: 7000 l/min, 110 mm · EPDM: 11000 l/min |
| Z | 20 mm · EPDM: 52 mm, 25 mm · EPDM: 58 mm, 32 mm · EPDM: 61 mm, 40 mm · EPDM: 73 mm, 50 mm · EPDM: 82 mm, 63 mm · EPDM: 95 mm, 75 mm · EPDM: 118 mm, 90 mm · EPDM: 139 mm, 110 mm · EPDM: 165 mm |
| L1 | 20 mm · EPDM: 45 mm, 25 mm · EPDM: 49 mm, 32 mm · EPDM: 54 mm, 40 mm · EPDM: 66 mm, 50 mm · EPDM: 75 mm, 63 mm · EPDM: 89 mm, 75 mm · EPDM: 111 mm, 90 mm · EPDM: 126 mm, 110 mm · EPDM: 153 mm |
| L | 20 mm · EPDM: 123 mm, 25 mm · EPDM: 140 mm, 32 mm · EPDM: 158 mm, 40 mm · EPDM: 186 mm, 50 mm · EPDM: 231 mm, 63 mm · EPDM: 253 mm, 75 mm · EPDM: 291 mm, 90 mm · EPDM: 353 mm, 110 mm · EPDM: 431 mm |
| H | 20 mm · EPDM: 47 mm, 25 mm · EPDM: 51 mm, 32 mm · EPDM: 63 mm, 40 mm · EPDM: 67 mm, 50 mm · EPDM: 86 mm, 63 mm · EPDM: 101 mm, 75 mm · EPDM: 110 mm, 90 mm · EPDM: 137 mm, 110 mm · EPDM: 150 mm |
| H1 | 20 mm · EPDM: 27 mm, 25 mm · EPDM: 31 mm, 32 mm · EPDM: 33 mm, 40 mm · EPDM: 42 mm, 50 mm · EPDM: 46 mm, 63 mm · EPDM: 58 mm, 75 mm · EPDM: 73 mm, 90 mm · EPDM: 90 mm, 110 mm · EPDM: 106 mm |
| D1 | 20 mm · EPDM: 65 mm, 25 mm · EPDM: 75 mm, 32 mm · EPDM: 85 mm, 40 mm · EPDM: 100 mm, 50 mm · EPDM: 110 mm, 63 mm · EPDM: 125 mm, 75 mm · EPDM: 145 mm, 90 mm · EPDM: 160 mm, 110 mm · EPDM: 180 mm |
| D2 | 20 mm · EPDM: 95 mm, 25 mm · EPDM: 105 mm, 32 mm · EPDM: 115 mm, 40 mm · EPDM: 140 mm, 50 mm · EPDM: 150 mm, 63 mm · EPDM: 165 mm, 75 mm · EPDM: 185 mm, 90 mm · EPDM: 200 mm, 110 mm · EPDM: 220 mm |
| Delik ölçüsü × adedi (n) | 20 mm · EPDM: 14 × 4 mm × adet, 25 mm · EPDM: 14 × 4 mm × adet, 32 mm · EPDM: 14 × 4 mm × adet, 40 mm · EPDM: 18 × 4 mm × adet, 50 mm · EPDM: 18 × 4 mm × adet, 63 mm · EPDM: 18 × 4 mm × adet, 75 mm · EPDM: 18 × 4 mm × adet, 90 mm · EPDM: 18 × 8 mm × adet, 110 mm · EPDM: 18 × 8 mm × adet |
| Conta | EPDM |
