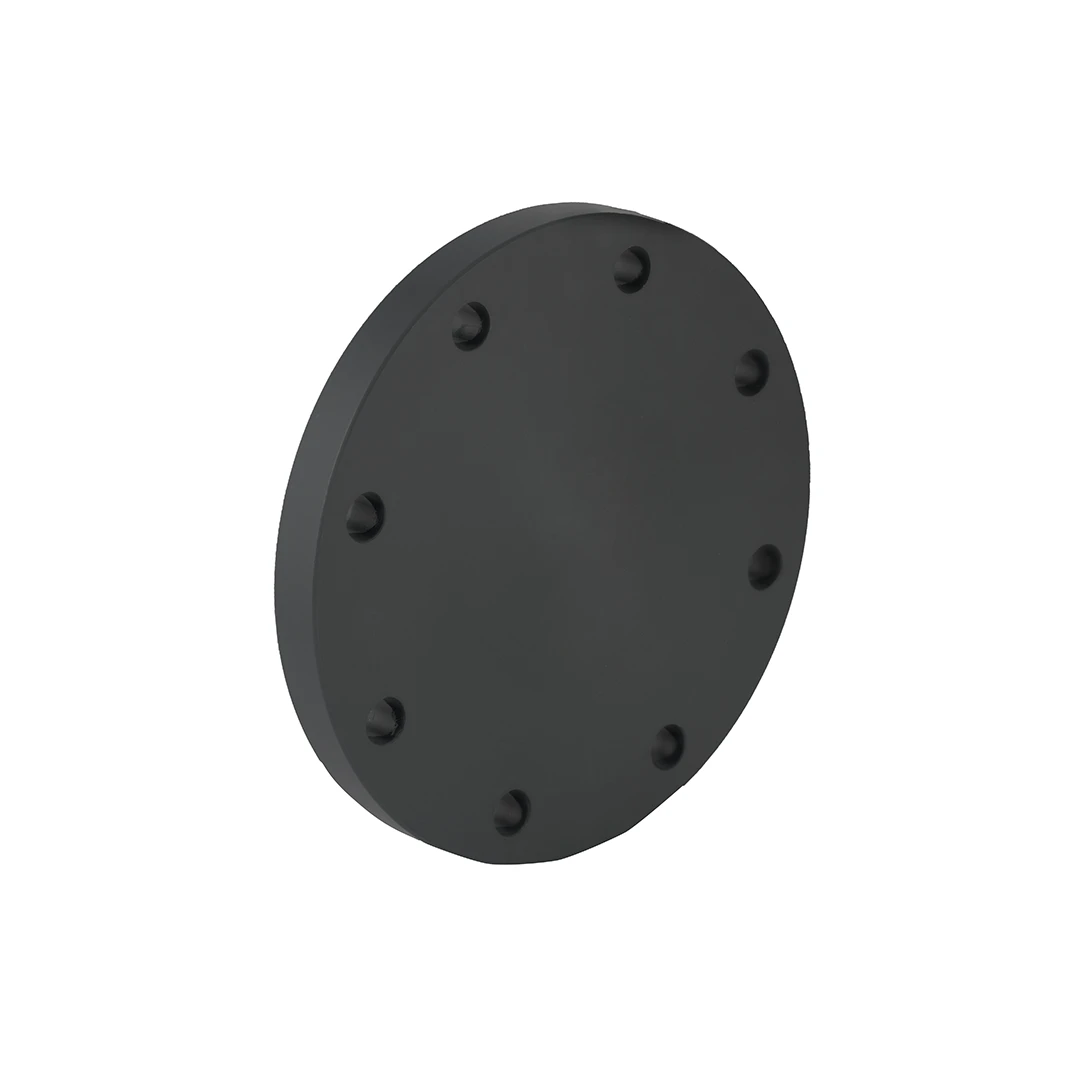

UH-PVC Kör Flanş, flanşlı bağlantının açık ucunu kapatır. 20–500 mm seçenekleri arasından çap, cıvata düzeni ve basınç sınıfına göre seçim yapılır.
Fiyat aralığı: 198,40₺ - 89.575,15₺
Ürün Bilgileri
UH-PVC Kör Flanş, flanşlı bir boru veya ekipman bağlantısının açık ucunu kapatmak için kullanılan kapalı flanştır. Devam etmeyecek bir hattın sonunda ya da kullanılmayan flanşlı çıkışta değerlendirilir. Düz boru ucuna takılan kör tapadan farklı olarak, karşı flanşın bağlantı geometrisiyle eşleştirilmesi gerekir.
Flanş çapı yanında cıvata deliklerinin sayısı ve yerleşimi de önemlidir. Mevcut bir çıkışı kapatırken özelliklerdeki D1, D2, D3, H ve N değerlerini karşı bağlantıyla kontrol edebilirsiniz. Böylece doğru çapta görünen fakat delik düzeni farklı olan bir parçanın seçilmesini önleyebilirsiniz.
UH-PVC Kör Flanş seçerken 20–250 mm seçeneklerin PN16, 280–500 mm seçeneklerin PN10 olarak listelendiğini dikkate alın. Ürün, kör flanş olarak tek bir bağlantı elemanıdır; montajda kullanılacak diğer parçaların ölçüsü ve uygunluğu ayrıca belirlenir. Büyük çaplarda eksik verilen teknik ölçüler için sipariş öncesi teyit gerekir.
Sık sorulan sorular
UH-PVC Kör Flanş ne için kullanılır?
Flanşlı bir bağlantının ucunu kapatır. Yapıştırmalı veya dişli kör tapadan farklı olarak, karşı flanşla cıvatalı bağlantı düzenine göre seçilir.
Bağlantı ölçüsü nasıl seçilir?
Karşı flanşın çapını ve cıvata deliklerini ölçün. Delik sayısı, delik çapı ve bağlantı dairesi ölçüsü birlikte eşleşmelidir.
PVC kör tapayla aynı şekilde mi kullanılır?
Hayır. Kör tapa boru veya dişli bağlantı ucuna takılır. Kör flanş, flanşlı çıkışın kapatılması için kullanılır.
Hangi basınç sınıfları bulunur?
20–250 mm seçeneklerde PN16, 280–500 mm seçeneklerde PN10 belirtilmiştir. Aynı ailede bütün çapların sınıfı aynı değildir.
UH-PVC Kör Flanş siparişinde hangi bilgiler gerekir?
Bağlantı çapını, delik düzenini, PN sınıfını ve adedi verin. Varsa ekipmanın karşı flanş çizimi üzerinden ölçüleri birlikte kontrol edin.
Özellikler
| Seçenek | 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 75 mm, 90 mm, 110 mm, 125 mm, 140 mm, 160 mm, 200 mm, 225 mm, 250 mm, 280 mm, 315 mm, 355 mm, 400 mm, 450 mm, 500 mm |
|---|---|
| Marka | Pimtaş |
| Malzeme | UH-PVC |
| Ürün kodu | 20 mm: 514 00 020 2, 25 mm: 514 00 025 2, 32 mm: 514 00 032 2, 40 mm: 514 00 040 2, 50 mm: 514 00 050 2, 63 mm: 514 00 063 2, 75 mm: 514 00 075 2, 90 mm: 514 00 090 2, 110 mm: 514 00 110 2, 125 mm: 514 00 125 2, 140 mm: 514 00 140 2, 160 mm: 514 00 160 2, 200 mm: 514 00 200 2, 225 mm: 514 00 225 2, 250 mm: 514 00 250 4, 280 mm: 514 00 280 4, 315 mm: 514 00 315 4, 355 mm: 514 00 355 4, 400 mm: 514 00 400 4, 450 mm: 514 00 450 5, 500 mm: 514 00 500 5 |
| Bağlantı çapı d (mm) | 20 mm: 20, 25 mm: 25, 32 mm: 32, 40 mm: 40, 50 mm: 50, 63 mm: 63, 75 mm: 75, 90 mm: 90, 110 mm: 110, 125 mm: 125, 140 mm: 140, 160 mm: 160, 200 mm: 200, 225 mm: 225, 250 mm: 250, 280 mm: 280, 315 mm: 315, 355 mm: 355, 400 mm: 400, 450 mm: 450, 500 mm: 500 |
| İnç ölçüsü | 20 mm: 1/2, 25 mm: 3/4, 32 mm: 1, 40 mm: 1 1/4, 50 mm: 1 1/2, 63 mm: 2, 75 mm: 2 1/2, 90 mm: 3, 110 mm: 4, 125 mm: 4 1/2, 140 mm: 5, 160 mm: 6, 200 mm: 7, 225 mm: 7, 250 mm: 8, 280 mm: 9, 315 mm: 10, 355 mm: 12, 400 mm: 14, 450 mm: 16 |
| Basınç sınıfı PN | 20 mm: 16, 25 mm: 16, 32 mm: 16, 40 mm: 16, 50 mm: 16, 63 mm: 16, 75 mm: 16, 90 mm: 16, 110 mm: 16, 125 mm: 16, 140 mm: 16, 160 mm: 16, 200 mm: 16, 225 mm: 16, 250 mm: 16, 280 mm: 10, 315 mm: 10, 355 mm: 10, 400 mm: 10, 450 mm: 10, 500 mm: 10 |
| Birim ağırlık (kg) | 20 mm: 0,09, 25 mm: 0,14, 32 mm: 0,17, 40 mm: 0,28, 50 mm: 0,37, 63 mm: 0,57, 75 mm: 0,74, 90 mm: 0,85, 110 mm: 1,56, 125 mm: 1,62, 140 mm: 1,62, 160 mm: 2,58, 200 mm: 3,82, 225 mm: 3,82 |
| Koli içi adet | 20 mm: 149, 25 mm: 110, 32 mm: 80, 40 mm: 50, 50 mm: 48, 63 mm: 25, 75 mm: 16, 90 mm: 14, 110 mm: 11, 125 mm: 18, 140 mm: 1, 160 mm: 18, 200 mm: 4, 225 mm: 8, 250 mm: 8, 280 mm: 8, 315 mm: 7, 355 mm: 7, 400 mm: 7, 450 mm: 7, 500 mm: 7 |
| Nominal çap DN (mm) | 20 mm: 15, 25 mm: 20, 32 mm: 25, 40 mm: 32, 50 mm: 40, 63 mm: 50, 75 mm: 65, 90 mm: 80, 110 mm: 100, 125 mm: 125, 140 mm: 125, 160 mm: 150, 200 mm: 200, 225 mm: 200, 250 mm: 250, 280 mm: 250, 315 mm: 300, 355 mm: 350, 400 mm: 400 |
| D1 (mm) | 20 mm: 65, 25 mm: 75, 32 mm: 85, 40 mm: 100, 50 mm: 110, 63 mm: 125, 75 mm: 145, 90 mm: 160, 110 mm: 180, 125 mm: 210, 140 mm: 210, 160 mm: 250, 200 mm: 295, 225 mm: 295, 250 mm: 350, 280 mm: 350, 315 mm: 400, 355 mm: 460, 400 mm: 515 |
| D2 (mm) | 20 mm: 96, 25 mm: 105, 32 mm: 115, 40 mm: 140, 50 mm: 150, 63 mm: 165, 75 mm: 185, 90 mm: 200, 110 mm: 220, 125 mm: 250, 140 mm: 250, 160 mm: 285, 200 mm: 340, 225 mm: 340, 250 mm: 395, 280 mm: 395, 315 mm: 445, 355 mm: 505, 400 mm: 565 |
| D3 (mm) | 20 mm: 14, 25 mm: 14, 32 mm: 14, 40 mm: 14, 50 mm: 18, 63 mm: 18, 75 mm: 18, 90 mm: 18, 110 mm: 18, 125 mm: 18, 140 mm: 18, 160 mm: 22, 200 mm: 22, 225 mm: 22, 250 mm: 22, 280 mm: 22, 315 mm: 22, 355 mm: 22, 400 mm: 26 |
| H (mm) | 20 mm: 12, 25 mm: 13, 32 mm: 14, 40 mm: 16, 50 mm: 17, 63 mm: 20, 75 mm: 21, 90 mm: 22, 110 mm: 24, 125 mm: 28, 140 mm: 28, 160 mm: 28, 200 mm: 32, 225 mm: 32, 250 mm: 36, 280 mm: 36, 315 mm: 36, 355 mm: 38, 400 mm: 40 |
| Cıvata deliği sayısı N | 20 mm: 4, 25 mm: 4, 32 mm: 4, 40 mm: 4, 50 mm: 4, 63 mm: 4, 75 mm: 4, 90 mm: 8, 110 mm: 8, 125 mm: 8, 140 mm: 8, 160 mm: 8, 200 mm: 8, 225 mm: 8, 250 mm: 12, 280 mm: 12, 315 mm: 12, 355 mm: 16, 400 mm: 16 |
