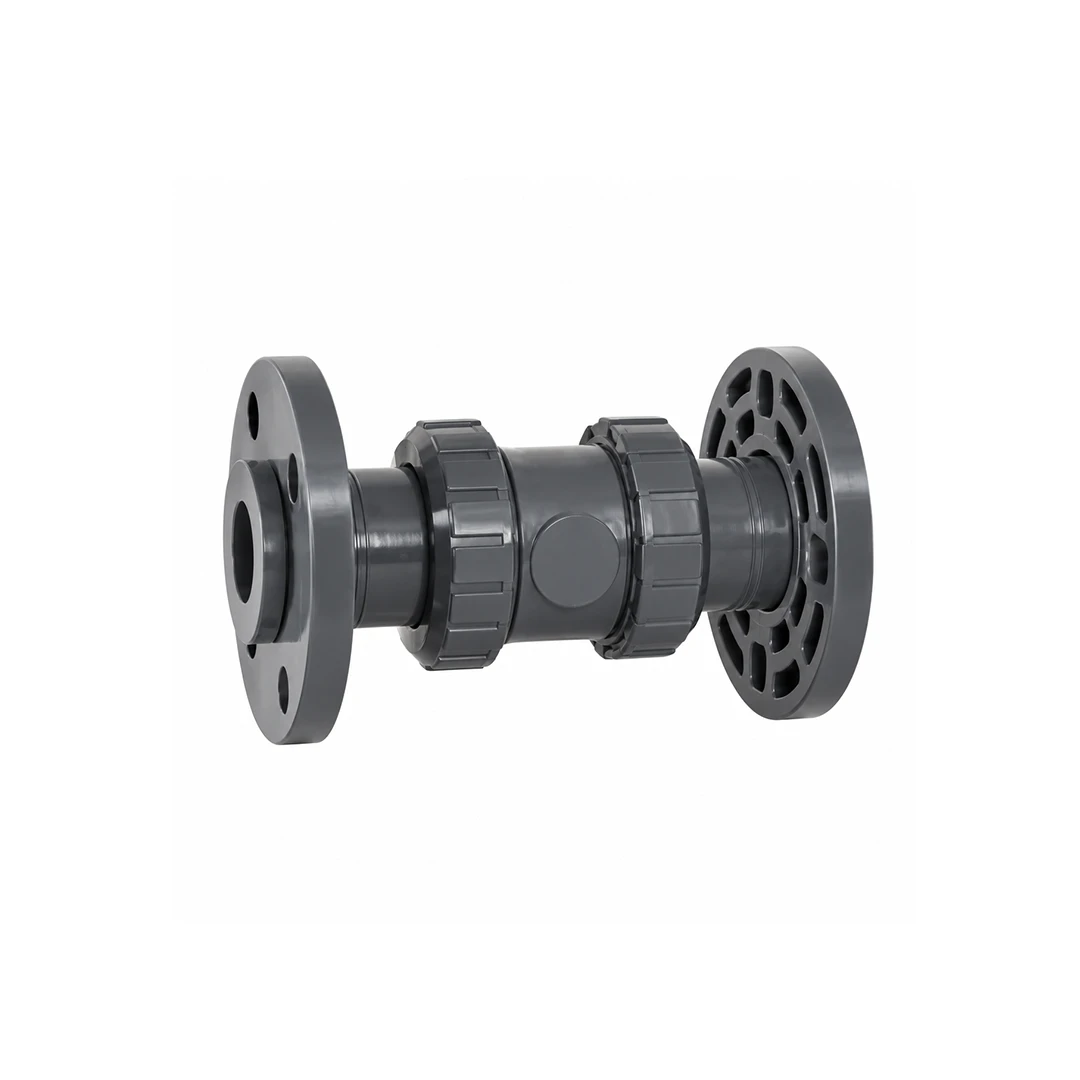

U-PVC Flanş Bağlantılı Yaylı Çekvalf

Stok kodu: Yok

Mağazadan teslim al

Siparişinizi mesai saatleri içinde mağazamızdan teslim alabilirsiniz.

Ücretsiz

Kargo ile teslimat

Siparişiniz, anlaşmalı kargo firmalarıyla adresinize gönderilir.

1-3 Gün

Ödeme adımında hesaplanır

DHL Courier delivery

DHL courier will deliver to the specified address

1-2 Days

From $40

U-PVC Flanş Bağlantılı Yaylı Çekvalf: Flanşlı tesisatlarda geri akışı kontrol etmek için iki tarafı flanş bağlantılı, EPDM contalı bir yaylı çekvalftir.

Fiyat aralığı: 491,66₺ - 4.273,07₺

Seçenek

Temizle

WhatsApp ile Sipariş Ver Ürün adı mesajınıza otomatik eklenir.

Karşılaştır

İstek listesine ekle

Ürün Bilgileri

U-PVC Flanş Bağlantılı Yaylı Çekvalf flanş bağlantılı boru hatlarında tek yönlü akış ihtiyacı için kullanılan yaylı tip bir çekvalftir. İki taraftaki flanş bağlantısı, muflu ve dişli modellerden farklı bir montaj düzeni oluşturur. Mevcut hattaki flanşların dış ölçülerini ve delik düzenini doğru varyantla eşleştirmek bu modelin seçiminde temel adımdır.

U-PVC Flanş Bağlantılı Yaylı Çekvalf 20–110 mm çap aralığında katalogda yer alır. EPDM conta bilgisi ve her varyantın PN sınıfı teknik özelliklerde belirtilir. Değişim amacıyla alırken yalnızca boru çapına bakmayın; iki flanş arasına sığacak toplam uzunluk da önemlidir. L ölçüsü, flanş çapları ve bağlantı deliği bilgilerini birlikte inceleyerek tesisatınızdaki boşluğa uygun modeli belirleyebilirsiniz.

Sık Sorulan Sorular

U-PVC Flanş Bağlantılı Yaylı Çekvalf ne işe yarar?

Yaylı mekanizmayla hattaki geri akışın kontrolünde kullanılır. Elle açma-kapama yapılan vana yerine geçmez; bağlantı ve çalışma koşullarına uygun çekvalf tipi seçilmelidir.

Flanşlı çekvalfin bağlantısı nasıl kontrol edilir?

20–110 mm seçeneklerden hat çapını belirledikten sonra karşı flanşların delik düzenini ve çaplarını kontrol edin. Toplam gövde uzunluğu da mevcut iki flanş arasındaki boşluğa uymalıdır.

U-PVC Flanş Bağlantılı Yaylı Çekvalf hangi contaya sahiptir?

Katalogda EPDM conta ile sunulur. Farklı bir kimyasal kullanımı düşünülüyorsa yalnızca conta adına bakmadan gövde ve conta uyumluluğu birlikte değerlendirilmelidir.

Katalogdaki basınç sınıfı nedir?

Bu ürün serisi PN16 olarak listelenmiştir. Tesisatın sıcaklığı ve çalışma koşullarıyla birlikte seçilen varyantın teknik bilgilerini değerlendirin.

Başka bir flanşlı çekvalfle doğrudan değiştirilebilir mi?

Aynı çap tek başına yeterli değildir. Yaylı mekanizmayı, flanş deliklerini ve toplam L ölçüsünü karşılaştırın; yeni takımın akış yönüyle hattın çalışma yönü birbirine uygun olmalıdır.

Özellikler

Seçenek	20 mm · EPDM, 25 mm · EPDM, 32 mm · EPDM, 40 mm · EPDM, 50 mm · EPDM, 63 mm · EPDM, 75 mm · EPDM, 90 mm · EPDM, 110 mm · EPDM
Marka	Pimtaş
Malzeme	U-PVC
Ürün kodu	20 mm · EPDM: 216 01 020 2, 25 mm · EPDM: 216 01 025 2, 32 mm · EPDM: 216 01 032 2, 40 mm · EPDM: 216 01 040 2, 50 mm · EPDM: 216 01 050 2, 63 mm · EPDM: 216 01 063 2, 75 mm · EPDM: 216 01 075 2, 90 mm · EPDM: 216 01 090 2, 110 mm · EPDM: 216 01 110 2
Çap	20 mm · EPDM: 20 mm, 25 mm · EPDM: 25 mm, 32 mm · EPDM: 32 mm, 40 mm · EPDM: 40 mm, 50 mm · EPDM: 50 mm, 63 mm · EPDM: 63 mm, 75 mm · EPDM: 75 mm, 90 mm · EPDM: 90 mm, 110 mm · EPDM: 110 mm
Basınç sınıfı	PN 16
Koli içi adet	20 mm · EPDM: 60 adet, 25 mm · EPDM: 75 adet, 32 mm · EPDM: 60 adet, 40 mm · EPDM: 32 adet, 50 mm · EPDM: 24 adet, 63 mm · EPDM: 13 adet, 75 mm · EPDM: 5 adet, 90 mm · EPDM: 4 adet, 110 mm · EPDM: 2 adet
DN	20 mm · EPDM: 16 mm, 25 mm · EPDM: 20 mm, 32 mm · EPDM: 25 mm, 40 mm · EPDM: 32 mm, 50 mm · EPDM: 40 mm, 63 mm · EPDM: 50 mm, 75 mm · EPDM: 65 mm, 90 mm · EPDM: 80 mm, 110 mm · EPDM: 100 mm
Z	20 mm · EPDM: 52 mm, 25 mm · EPDM: 58 mm, 32 mm · EPDM: 61 mm, 40 mm · EPDM: 73 mm, 50 mm · EPDM: 82 mm, 63 mm · EPDM: 95 mm, 75 mm · EPDM: 118 mm, 90 mm · EPDM: 139 mm, 110 mm · EPDM: 165 mm
L1	20 mm · EPDM: 45 mm, 25 mm · EPDM: 49 mm, 32 mm · EPDM: 54 mm, 40 mm · EPDM: 66 mm, 50 mm · EPDM: 75 mm, 63 mm · EPDM: 89 mm, 75 mm · EPDM: 111 mm, 90 mm · EPDM: 126 mm, 110 mm · EPDM: 153 mm
L	20 mm · EPDM: 123 mm, 25 mm · EPDM: 140 mm, 32 mm · EPDM: 158 mm, 40 mm · EPDM: 186 mm, 50 mm · EPDM: 231 mm, 63 mm · EPDM: 253 mm, 75 mm · EPDM: 291 mm, 90 mm · EPDM: 353 mm, 110 mm · EPDM: 431 mm
H	20 mm · EPDM: 54 mm, 25 mm · EPDM: 62 mm, 32 mm · EPDM: 66 mm, 40 mm · EPDM: 84 mm, 50 mm · EPDM: 92 mm, 63 mm · EPDM: 116 mm, 75 mm · EPDM: 146 mm, 90 mm · EPDM: 178 mm, 110 mm · EPDM: 210 mm
D1	20 mm · EPDM: 65 mm, 25 mm · EPDM: 75 mm, 32 mm · EPDM: 85 mm, 40 mm · EPDM: 100 mm, 50 mm · EPDM: 100 mm, 63 mm · EPDM: 125 mm, 75 mm · EPDM: 145 mm, 90 mm · EPDM: 160 mm, 110 mm · EPDM: 180 mm
D2	20 mm · EPDM: 96 mm, 25 mm · EPDM: 105 mm, 32 mm · EPDM: 115 mm, 40 mm · EPDM: 140 mm, 50 mm · EPDM: 150 mm, 63 mm · EPDM: 165 mm, 75 mm · EPDM: 185 mm, 90 mm · EPDM: 200 mm, 110 mm · EPDM: 220 mm
Delik ölçüsü × adedi (n)	20 mm · EPDM: 14×4 mm × adet, 25 mm · EPDM: 14×4 mm × adet, 32 mm · EPDM: 14×4 mm × adet, 40 mm · EPDM: 14×4 mm × adet, 50 mm · EPDM: 18×4 mm × adet, 63 mm · EPDM: 18×4 mm × adet, 75 mm · EPDM: 18×4 mm × adet, 90 mm · EPDM: 18×8 mm × adet, 110 mm · EPDM: 18×8 mm × adet
Conta	EPDM
